Ультраскоростная центрифуга для керна SET-CEC Series

Характеристики
Диаметра керна , мм 25,4/30/38,1/50
Длина керна, мм до 60
Максимальный вес керна в одной обойме, г 150
Кол-во обойм для керна 4
Допустимый дисбаланс ротора, г 1,5
Частота вращения ротора, об./мин. до 20 000
Диапазон температур °С 0-150
Точность поддержания температуры °С +-2
Электропитание 220В, 50 Гц
Опции
  • Смотровое окно
  • Сверхплавный индукционный привод
  • Оптическая защита превышения по скорости
  • Система определения капиллярного давления
  • Система фиксации разделения фаз
  • Индивидуальные обоймы для керна
Особенности
  • Детектор дисбаланса ротора
  • Программа сухого цикла для удаления влажности
  • Запорный механизм люка
  • Планый режим торможения
  • Автоматизированное ПО
  • Возможность проводить эксперименты в системах газ/вода, газ/нефть, вода/нефть как при дренаже, так и при капиллярной пропитке
  • Возможность определения индекса смачиваемости USBM/AMOTT
  • Возможность определения относительной фазовой проницаемости

Описание центрифуги

Ультраскоростная центрифуга предназначена для исследования образцов керна. За счет вращения образцов обеспечивается сила, вытесняющая флюид из водонасыщенных образцов керна посредством разности давления на границе раздела несмешивающихся флюидов по схеме (вода-газ, вода-нефть). Конструкция установки позволяет раскручивать образцы до 20 000 оборотов в минуту. Такая скорость вращения возможна благодаря особой конструкции ротора и особой системы балансировки, за счет чего удается исключить нежелательные вибрации и продлить срок службы устройства.

Ультраскоростная центрифуга для керна опционально оборудуется системой замера капиллярного давления дренажа. Программное обеспечение позволяет управлять центрифугой и производить запись параметров эксперимента. Минимальная погрешность при определении положения границы раздела жидкостей составляет 0,05 мм. Опционально установка оборудуется специальной видеокамерой, которая позволяет фиксировать границу раздела жидкостей. Камера позволяет фиксировать как первую границу раздела жидкостей, так и вторую (вода-нефть).

Ультраскоростная центрифуга для керна позволяет производить замер притока жидкости в ходе линейного нарастания скорости вращения ротора, что даёт возможность определить показатели проницаемости образца. Специально ПО дает возможность программировать режим работы установки. Опционально ротор может быть оборудован устройством для фиксации керна различного диаметра и длины, что позволит проводить эксперименты с различными образцами.

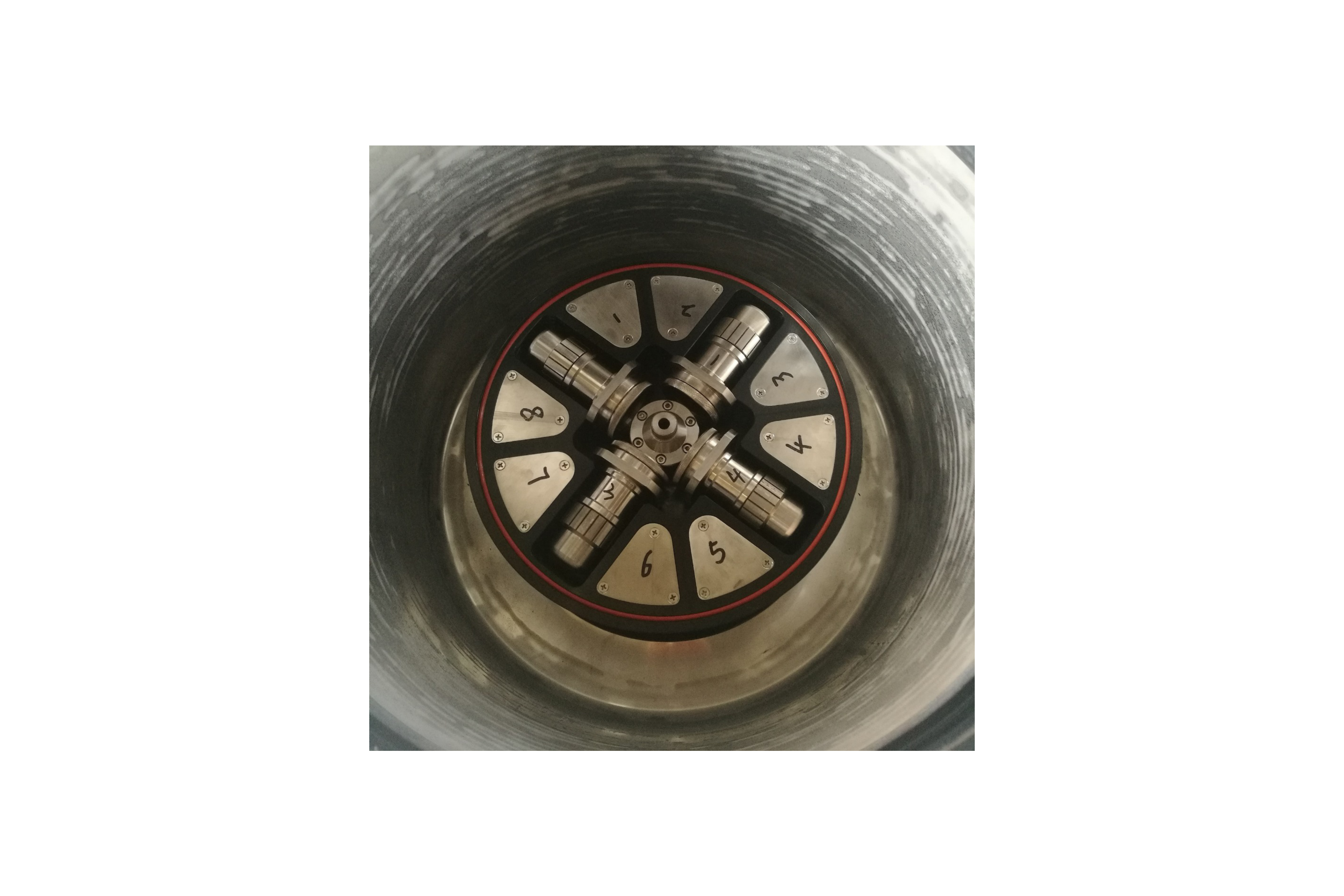

Индивидуальное исполнение ротора

Так как в различных экспериментах могут использоваться образцы керна различной размерности, необходимо обеспечить соответсствие размеров обойм с размерами керна. Обоймы для образцов могут быть изготовлены с учетом требований Клиента.

Индивидуальное исполнение ротора

  • Комплектация

    В комплект поставки входит:

    • Ультраскоростная центрифуга SET-CEC Series в сборе
    • Обоймы для керна - 4 шт.
    • Программное обеспечение - 1 шт.
    • Балансиры - 8 шт.
    • Инструмент для съёма ротора
    • Комплект ЗИП
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание центрифуги для керна SET-CEC Series

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
