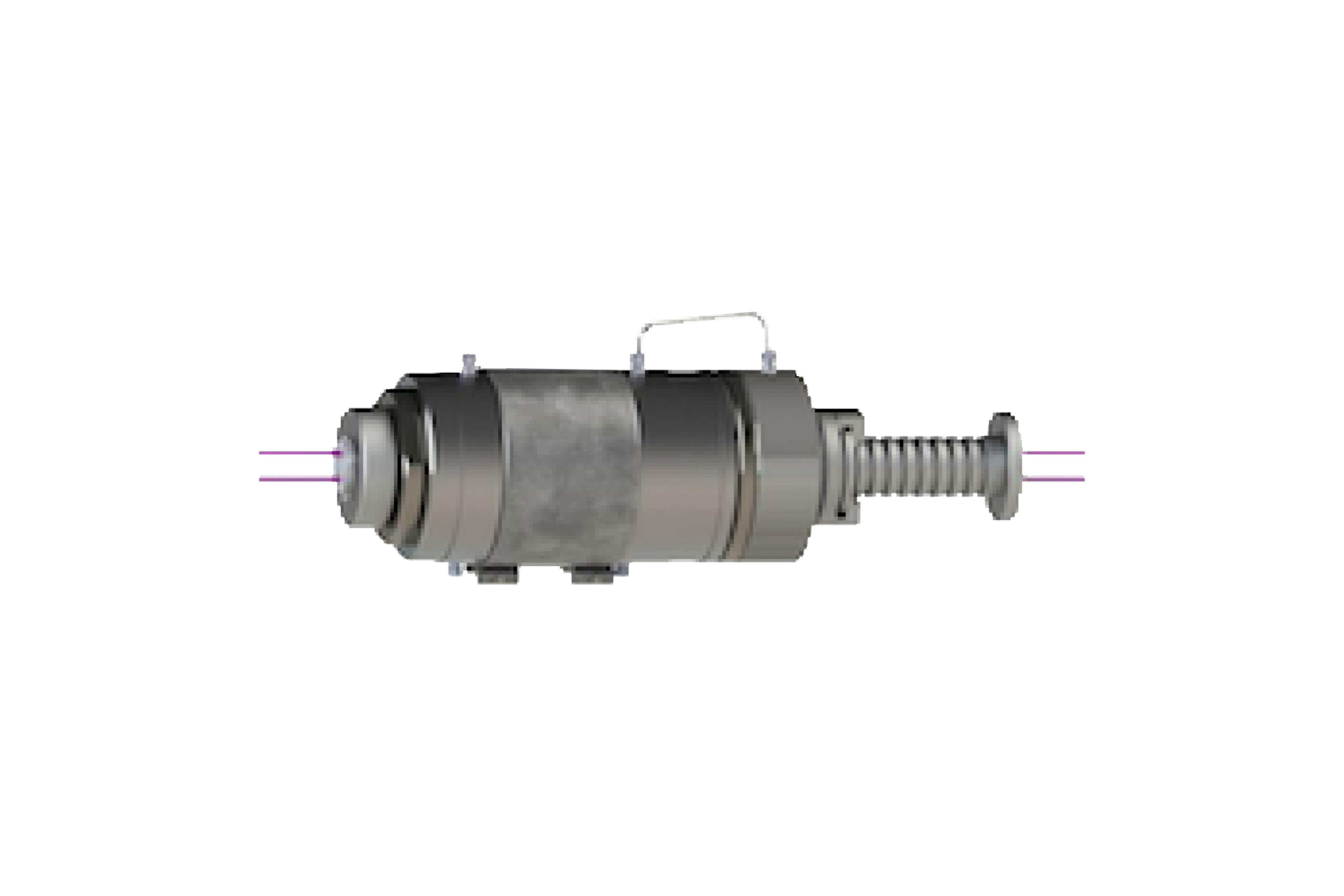

Кернодержатель ультразвуковой SET-CHU Series

Характеристики
Рабочее давление (bar) 1050
Максимальное давление (bar) 1100
Рабочая температура (°C) 150
Максимальная температура (°C) 200
Материал корпуса и крышки SS 316/Has C276/Titan
Материал манжеты VITON/KALREZ/BUNA-M
Диаметр керна (мм) 25,4/30/38,1/50
Длина керна (мм) 10-500
Тип кернодержателя Гидростатический/Хасслер
Тип соединения крышки Резбовое
Опции
  • Система измерения УЭС по 4-х электродной схеме
  • Система ультразвукового исследования керна
  • Исполнения по типу Хасслера (сухой тип)
  • Регулируемый торцевой элемент
  • Блок управления с сенсорным экраном
  • Медное напыление на крышках
Особенности
  • Установка позволяет производить распространение компрессионной и двух ортогонально поляризованных волн в пластовых условиях.
  • Ультразвуковые датчики расположены в торцевых элементах установки, что упрощает процесс чистки и обслуживания кернодержателя.
  • Резьба на крышках и корпусе выполнена особым образом, благодаря чему крышка легко откручивается даже после длительных экспериментов.

Описание ультразвукового кернодержателя

Кернодержатель ультразвуковой предназначен для проведения исследований с поперечными и продольными упругими волнами. Установка позволяет производить замер скорости распространения акустических волн через образец керна. На торцевых опорах расположены ультразвуковые датчики. Система генерации сигнала оборудована специальным коммутатором, благодаря чему возможно выбирать тип волн. Помимо ультразвукового модуля установка может быть оборудована системой для измерения УЭС (удельного электрического сопротивления).

Ультразвуковой кернодержатель дает возможность производить распространение компрессионной и двух ортогонально поляризованных сдвиговых волн в пластовых условиях (при высоком давлении и температуре). Корпус и крышки выполнены из нержавеющей стали марки 316, что гарантирует коррозийную устойчивость при работе с различными газами и флюидами. Для работы со средами с высоким содержанием сероводорода разработана установка из материала Hastelloy C-276.

Кернодержатель для ультразвуковых исследований комплектуется манжетами из материала VITON, KALREZ, Buna-M. В случае оснащения установки системой для измерения УЭС, в комплект поставки входят манжеты с кольцевыми электродами, для измерения сопротивления по 4-х электродной схеме. Помимо ультразвукового исследования керна, установка позволяет проводить стандартное исследование керна (эксперименты связанные с газовой и жидкостной проницаемостью образца, эксперименты по заводнению керна).



Регулируемый торцевой элемент

Ультразвуковой кернодержатель опционально оборудуется регулируемым торцевым элементом с быстросъёмной гайкой, которая фиксирует торцевой элемент в корпусе. Данная технология позволяет обеспечить идеальное прилегание торцевых элементов к образцу керна, что гарантирует точность полученных данных. В случае исполнения по типу Хасслер, образец керна может быть извлечен вместе с нижней опорой, без слива гидравлического масла.

Регулируемый торцевой элемент

Регулируемый торцевой элемент обеспечивает качественное прилегание плоскостей керна и торцевого элемента с датчиками.

Бысросъёмная гайка

Быстросъёмная гайка позволяет производить регулировку торцевого элемента по месту. Конструкция гайки выполнена по типу "С", что позволяет извлекать гайку из направляющих не прибегая к откручиванию.

Нагревательная рубашка

Нагревательная рубашка расположена максимально близко к корпусу кернодержателя, что обеспечивает быстрый и точный нагрев образца.

  • Регулируемый торцевой элемент

    Регулируемый торцевой элемент обеспечивает качественное прилегание плоскостей керна и торцевого элемента с датчиками.

  • Бысросъёмная гайка

    Быстросъёмная гайка позволяет производить регулировку торцевого элемента по месту. Конструкция гайки выполнена по типу "С", что позволяет извлекать гайку из направляющих не прибегая к откручиванию.

  • Нагревательная рубашка

    Нагревательная рубашка расположена максимально близко к корпусу кернодержателя, что обеспечивает быстрый и точный нагрев образца.

Система измерения УЭС по 4-х электродной схеме

Опционально кернодержатель может быть оснащен системой измерения удельного электрического сопротивления (УЭС) по 2-х и 4-х электродной схеме. В исполнении с 4-мя электродами, в манжетах предусмотрены кольцевые электроды. Количество и расположение электродов может быть изменено в соответсвии с требованиями Клиента.

  • Комплектация

    В комплект поставки входит:

    • Кернодержатель SET-CHU Series в сборе
    • Вентиль игольчатый 1/8'' Fitok - 4 шт.
    • Манометр/датчик давления - 2 шт.
    • Нагревательная рубашка - 1 шт.
    • Термоизоляция - 1 шт.
    • Гидравлический насос - 1 шт.
    • Термопара - 2 шт.
    • Блок управления - 1 шт.
    • Рама для фиксации компонентов - 1 шт.
    • Манжеты из материала VITON - 5 шт.
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Фурнитура

    Установка оснащена вентилями и фитингами FITOK, что обеспечивает высокий уровень надежности. Вентили и фитинги FITOK Обеспечивают длительную и бесперебойную работу установки.

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-CHU Series

    Опросный лист

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
