Станок для поперечной резки керна SET TC Series

Характеристики

Максимальный диаметр керна (мм)	500
Максимальный диаметр алмазного диска (мм)	450
Диаметр посадочного отверстия (мм)	25,4
Максимальная температура (°C)	200
Фиксирующее устройство	Наличие
Напряжение питающей сети (В)	220
Потребляемая мощность (КВт)	2,5
Габариты в-д-ш (мм)	1500-1200-1000
Масса (кг)	90
Система рециркуляции СОЖ	Наличие

Опции

Электродвигатель повышенной мощности
Автоматическая подача образца в зону реза
Возможность установки режущего диска диаметром 500 мм

Особенности

Система подачи, сбора и очистки СОЖ устойчива к агрессивным жидкостям
Регулируемые опоры позволяют выставить станок по уровню
Возможность установки режущего инструмента диаметром до 450 мм
Защитные экраны предотвращают разбрызгивание СОЖ
Компактное исполнение позволяет размещать станок в небольших помещениях
Дополнительная подсветка зоны реза

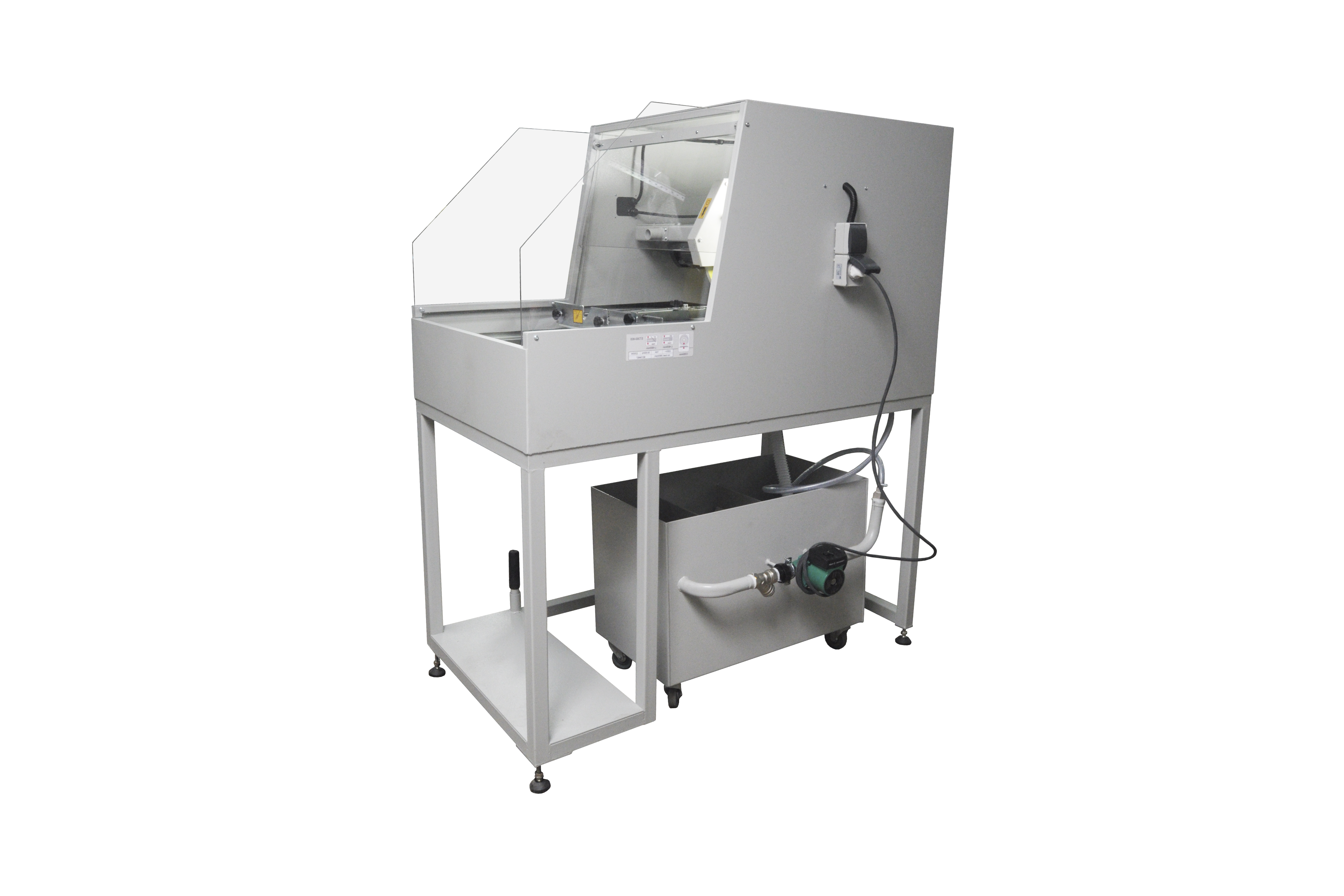

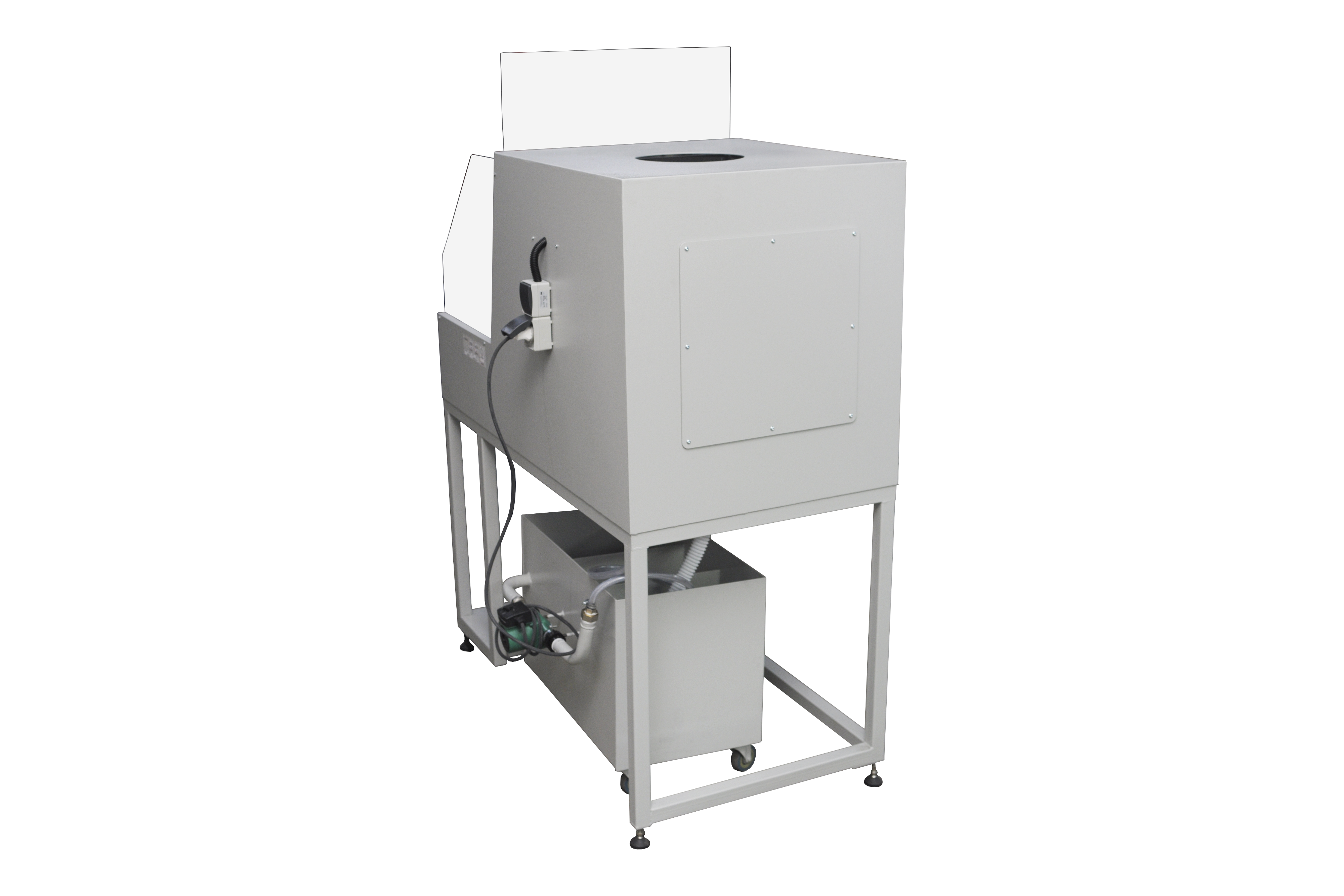

Описание станка для поперечной резки керна

Станок для поперечной резки керна разработан с учетом особенностей и нюансов процесса распиловки полноразмерных образцов керна. В стандартном исполнении установка оснащается сегментированным алмазным диском диаметром 420 мм, что позволяет производить резку образцов с высокой чистотой среза. Установка оборудована системой подачи, сбора и отчистки смазочно-охлаждающей жидкости. Бак для сбора жидкости выполнен из нержавеющей стали, что позволяет использовать в качестве СОЖ растворы солей и органические растворители.

Станок для поперечной резки керна оборудован специальным устройством для фиксации керна. Благодаря надёжной фиксации керна удаётся исключить нежелательное смещение образца в процессе резки. Благодаря надёжной фиксации возможна распиловка цементированного керна и керна в тубах. Мощность электродвигателя обеспечивает эффективный процесс резки, а также исключает возможность заклинивания режущего инструмента.

Станок для поперечной резки керна оборудован прозрачными защитными экранами из поликарбоната, предотвращающими нежелательное загрязнение окружающего пространства лаборатории или иного помещения. В зависимости от исполнения, установка может быть размещена как в помещении, так и вне помещений. Регулируемые опоры позволяют выставить станок по уровню, для удобного расположения образца керна в процессе смены образцов.

Ровный и качественный срез

Установка поставляется с качественным алмазным режущим инструментом, что гарантирует чистый срез керна без трещин и значительных дефектов. Специальное устройство фиксации керна обеспечивает неподвижность образца в процессе резки, благодаря чему срез получается аккуратным.

Режущий алмазный диск

Алмазный диск устанавливается в посадочное место и зажимается специальной гайкой. Установка позволяет использовать диски диаметром до 450 мм.

Защитный экран

Защитный прозрачный экран предотвращает разбрызгивание СОЖ, а также делает работу со станком безопаснее.

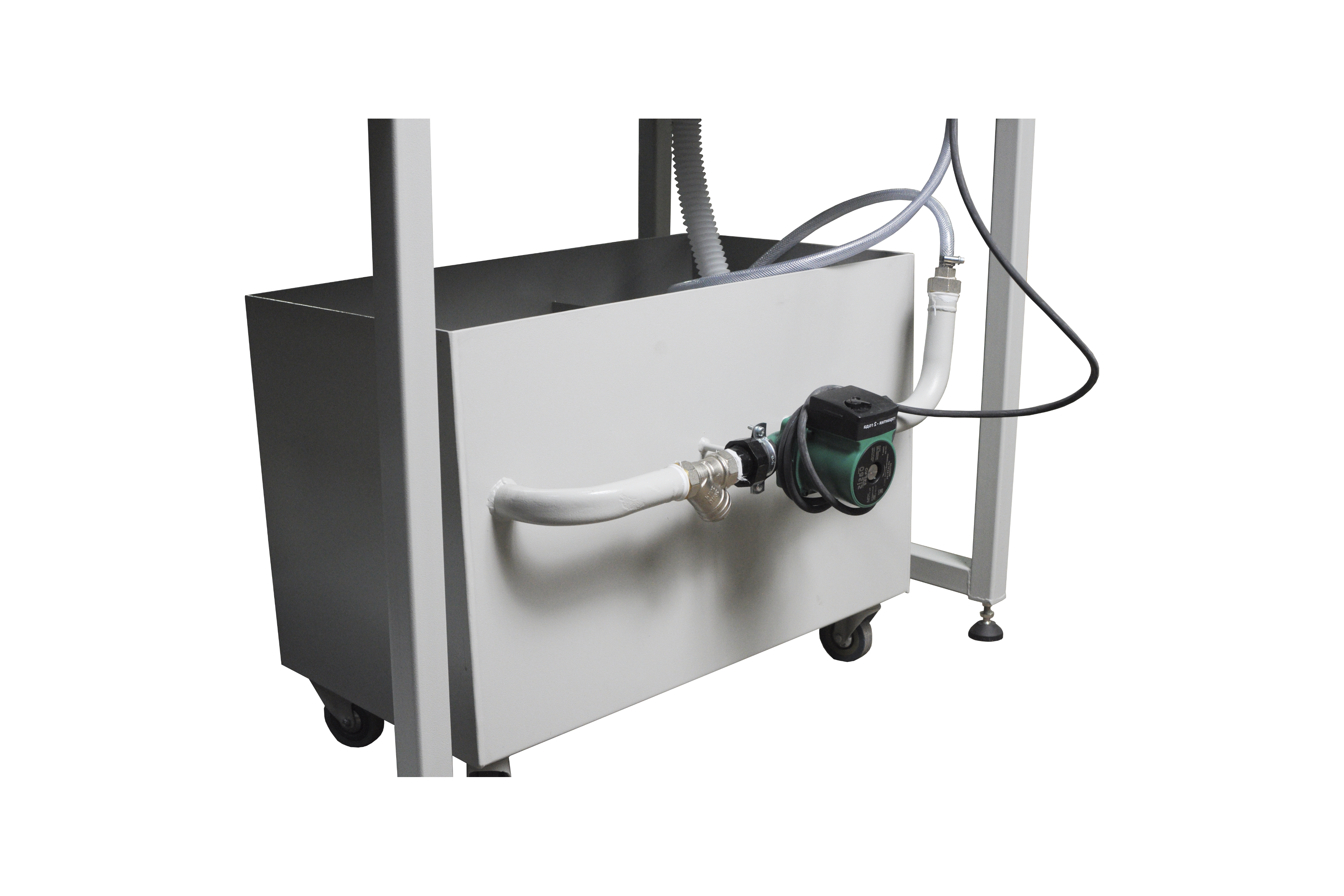

Система подачи СОЖ

Система подачи СОЖ позволяет использовать агрессивные жидкости, так как все компоненты системы выполнены из нержавеющей стали. Специальный насос способен перекачивать жидкости с абразивными частицами.

Регулируемые ножки

Регулируемые опоры позволяют установить станок по уровню.

Режущий алмазный диск

Алмазный диск устанавливается в посадочное место и зажимается специальной гайкой. Установка позволяет использовать диски диаметром до 450 мм.
Защитный экран

Защитный прозрачный экран предотвращает разбрызгивание СОЖ, а также делает работу со станком безопаснее.
Система подачи СОЖ

Система подачи СОЖ позволяет использовать агрессивные жидкости, так как все компоненты системы выполнены из нержавеющей стали. Специальный насос способен перекачивать жидкости с абразивными частицами.
Регулируемые ножки

Регулируемые опоры позволяют установить станок по уровню.

Подсветка зоны реза

Для качественного контроля процесса поперечной резки керна важно обеспечить визуальный контакт. Для обеспечения качественного обзора зоны реза установка оборудована дополнительным светодиодным осветительным прибором. Режущая часть имеет защитный кожух, который предотвращает распространение осколков и пыли, возникающей в процессе резки.

Комплектация
В комплект поставки входит:
- Станок для поперечной резки керна SET-CT в сборе
- Комплект алмазного режущего инструмента - 4 шт.
- Комплект инструмента для фиксации диска - 1 шт.
- Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-CT SERIES

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
