Магнитная мешалка SET-SMS

Характеристики
Рабочее давление (bar) 900
Максимальное давление (bar) 950
Рабочая температура (°C) 500
Максимальная температура (°C) 550
Скорость вращения вала (об/мин) 0-3000
Материал контактирующих частей SS 316/Has C276/Titan
Диаметр импеллера (мм) 10-200
Длина вала (мм) 10-1000
Перемешиваемая вязкость (мПа-с) 0-50000
Материал уплотнений Графит/VITON/PTFE
Тип подключения Резбовое/Фланцевое
Особенности
  • Главной особенностью мешалки SET-SMS является магнитная муфта, позволяющая производить перемешивание в термобарических условиях. Муфта обеспечивает полную герметичность, изолирует электронные компоненты устройства, а также эффективно передает крутящий момент от сервопривода на вал.
  • Вал мешалки имеет унифицированную резьбу и позволяет устанавливать любой совместимый импеллер. Наши инженеры помогут выбрать импеллер или разработать новый.
  • Наши мешалки оснащены сервоприводами или шаговыми двигателями, это обеспечивает точную и быструю настройку скорости вращения вала мешалки. Для работы с высокими температурами магнитная муфта может оснащаться дополнительным охлаждением.
Опции
  • Покрытие контактирующих со средой поверхностей тефлоном (PTFE)
  • Дополнительное охлаждение магнитной муфты
  • Эксклюзивный фланец для подключения

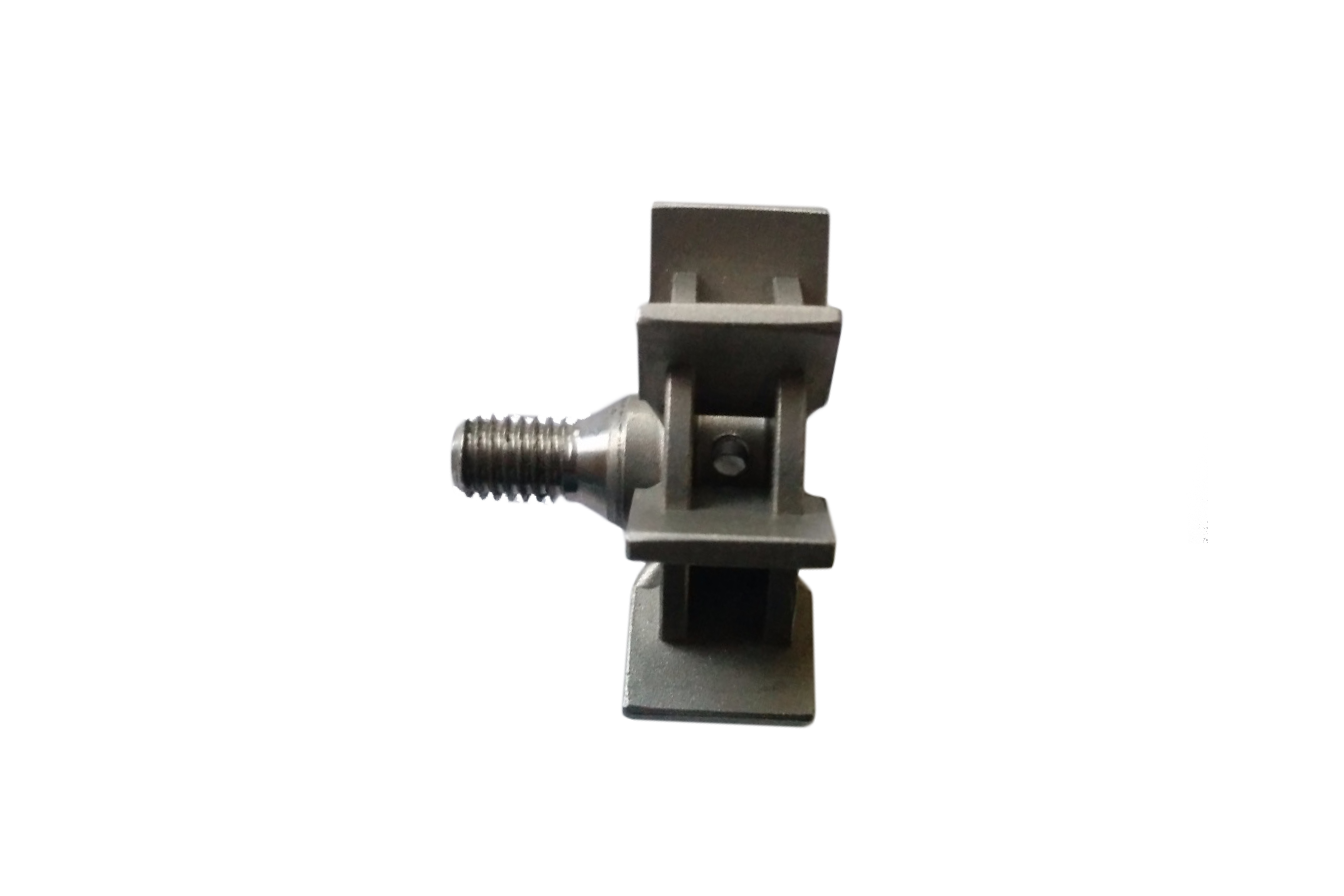

  • Импеллер с изменяемой геометрией
  • Вал с каналом для подачи вещества



Описание магнитной мешалки

Магнитная мешалка с магнитной муфтой SET-SMS предназначена для обеспечения эффективного перемешивания сред в условиях высокого давления и высокой температуры. Магнитная муфта позволяет изолировать электронные компоненты системы. Крутящий момент от сервопривода или шагового двигателя передается на вал мешалки посредством магнитной муфты. Магнитная муфта расположена таким образом, чтобы обеспечить оптимальную температуру для магнитного узла и исключить их преждевременный износ. Опционально возможно дополнительное оснащение магнитной муфты охлаждающей рубашкой.

Магнитная мешалка с магнитной муфтой может быть оснащена импеллерами различных типов в зависимости от перемешивающей среды. При выборе типа импеллера следует обращать внимание на вязкость среды и скорость вращения вала мешалки. Например для жидкостей, чья вязкость ниже 5000 сП подойдут радиальные и аксиальные импеллеры. Так как в процессе реакции вязкость жидкости может изменяться, наша компания предлагает оснащать перемешивающие устройства импеллерами с изменяемой геометрией.

Магнитная мешалка с магнитной муфтой SET-SMS совместима со всеми химическими реакторами SET Dynamics. Кроме стандартного исполнения Вы можете заказать мешалку с индивидуальной конструкцией фланца, а также выбрать тип двигателя. Наши инженеры помогут с выбором импеллера/турбины и электродвигателя. Регулировка скорости оборотов мешалки осуществляется посредством блока управления. Вместе с мешалкой поставляется специализированное ПО обеспечивающее удобную и быструю настройку.

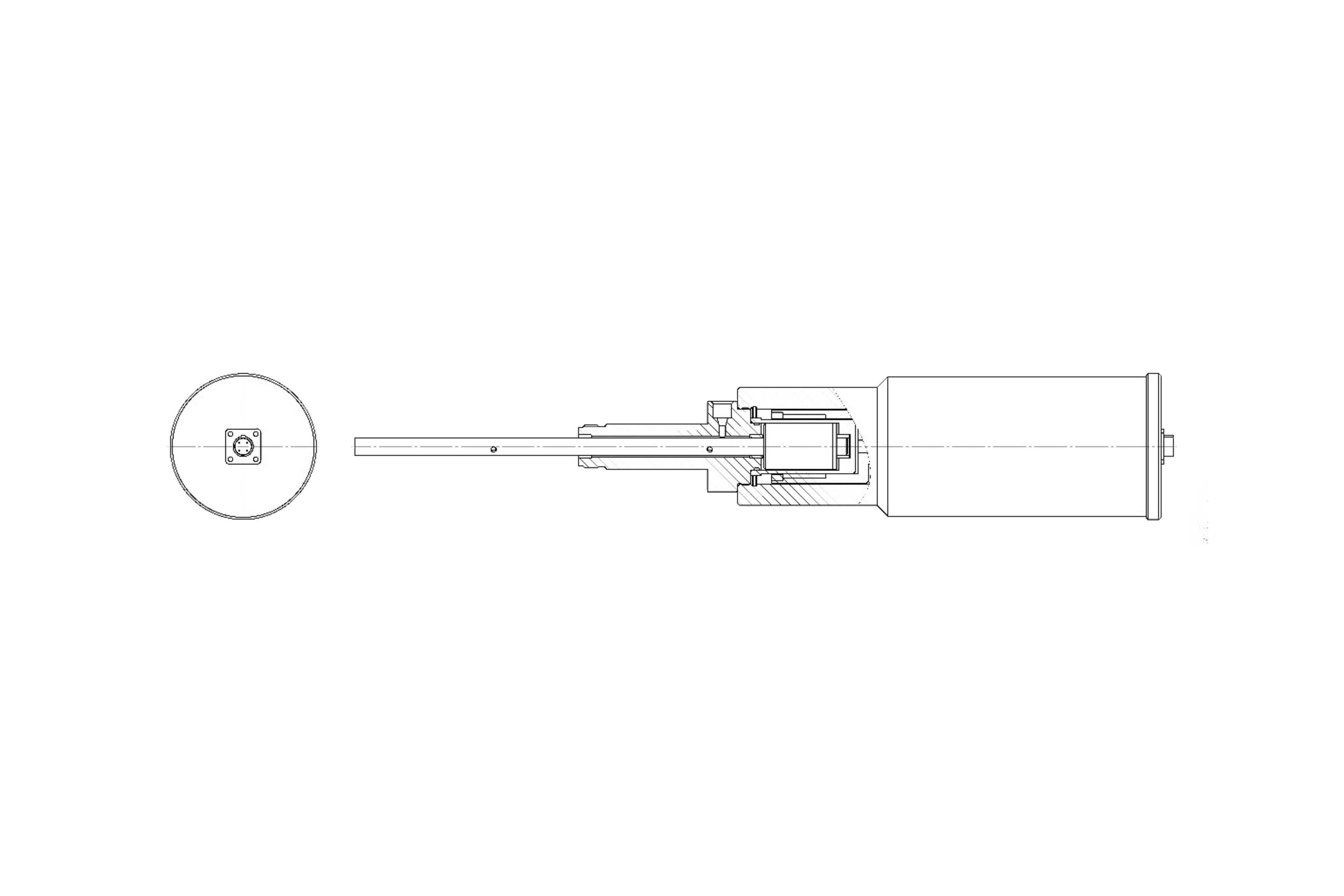

Разборная конструкция

В ходе эксплуатации перемешивающего устройства с магнитной муфты требуется периодическая чистка элементов, контактирующих со средой. Магнитная мешалка SET-SMS может быть легко разобрана по составным узлам для удаления продуктов реакции и прочих веществ с поверхностей вала, муфты и импеллера.

Магнитная муфта

Магнитная муфта служит для изолированной передачи крутящего момента от электродвигателя к валу мешалки.

Соединение с крышкой автоклава

Подключение магнитнйо мешалки к химическому реактору происходит посредством резьбового подключение через центральное посадочное отверстие.

Вал мешалки

Вал соединен с импеллером и магнитной муфтой при помощи резьбового соединения. Вал имеет внутренний канал для подачи веществ через мешалку. Как правило вал имеет внутреннюю полость, которая соединяется с импеллером.

Импеллер

Импеллер мешалки имеет резьбу для надежного соединения с валом. Импеллер может быть легко заменен на другой.

Корпус электродвигателя (сервопривода)

Сервопривод может быть размещен в индивидуальном корпусе изготовленном из устойчивого к коррозии материала. Сервопривод обеспечивает точную и быструю регулировку скорости вращения Вала мешалки.

  • Магнитная муфта

    Магнитная муфта служит для изолированной передачи крутящего момента от электродвигателя к валу мешалки.

  • Соединение с крышкой автоклава

    Подключение магнитнйо мешалки к химическому реактору происходит посредством резьбового подключение через центральное посадочное отверстие.

  • Вал мешалки

    Вал соединен с импеллером и магнитной муфтой при помощи резьбового соединения. Вал имеет внутренний канал для подачи веществ через мешалку. Как правило вал имеет внутреннюю полость, которая соединяется с импеллером.

  • Импеллер

    Импеллер мешалки имеет резьбу для надежного соединения с валом. Импеллер может быть легко заменен на другой.

  • Корпус электродвигателя (сервопривода)

    Сервопривод может быть размещен в индивидуальном корпусе изготовленном из устойчивого к коррозии материала. Сервопривод обеспечивает точную и быструю регулировку скорости вращения Вала мешалки.

Подача вещества через импеллер

Импеллер имеет отверстия по всему периметру и в месте резьбового соединения. Газы и жидкости могут подаваться непосредственно через импеллер во время перемешивания.

  • Комплектация

    В комплект поставки входит:

    • Магнитная лабораторная мешалка SET-SMS
    • Фитинг с заглушкой 1/8'' Fitok - 2 шт.
    • Турбинный импеллер - 1 шт.
    • Блок питания - 1 шт.
    • Провод для подключения к блоку - 1 шт.
    • Блок управления - 1 шт.
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Опции

    • Мешалка с магнитной муфтой может быть оснащена дополнительным охлаждением, это необходимо для перемешивания сред при высоких температурах (свыше 250°C).
    • Возможно оснащение различными типами импеллеров.
    • Кроме того возможно оснащение импеллером с изменяемой геометрией лопастей.
    • Блок управления может оборудоваться сенсорным экраном, это позволит выбирать режимы разгона и торможения Вала мешалки.

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-SMS SERIES

    Опросный лист

Импеллеры для магнитной мешалки SET-SMS

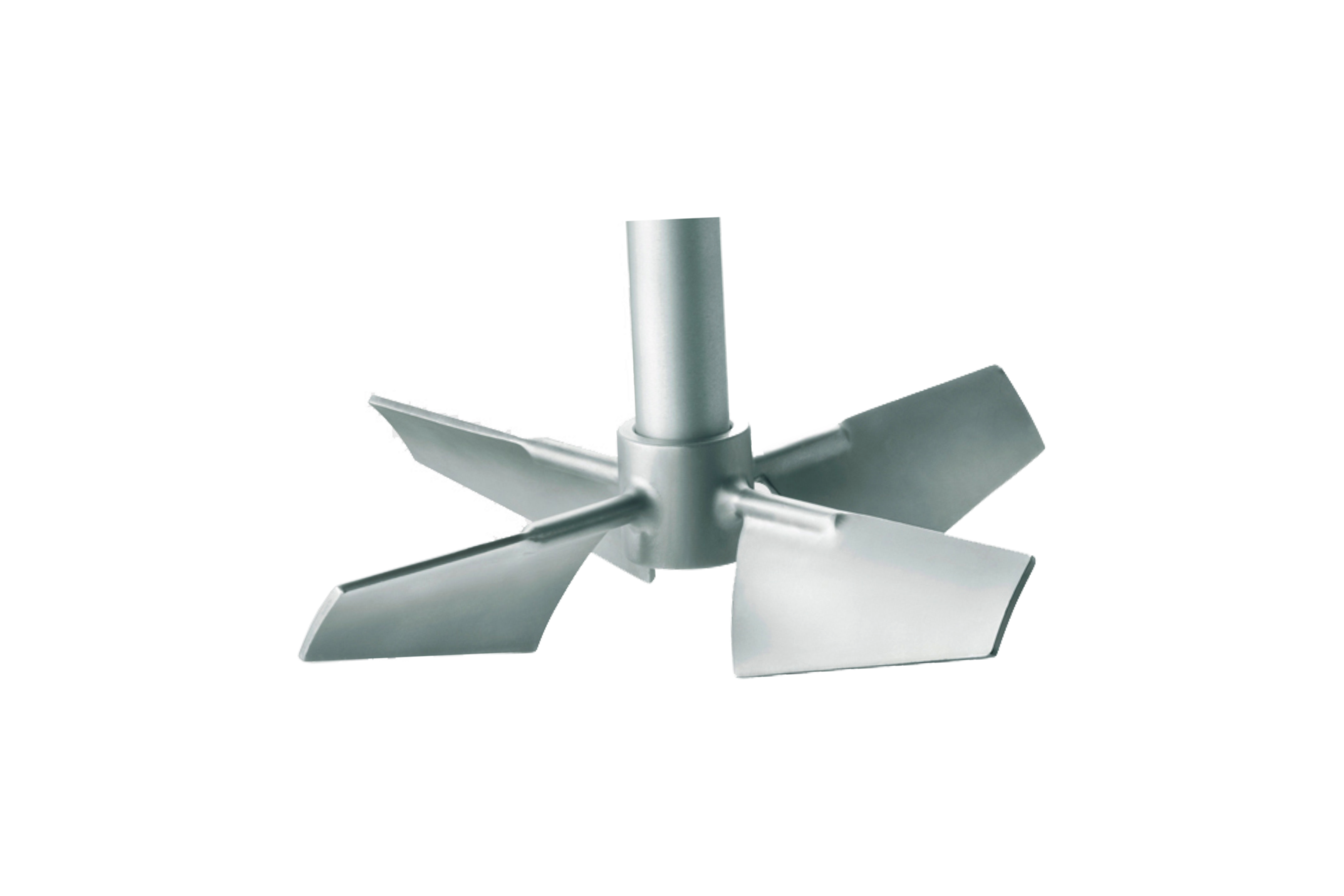

Радиальный импеллер SET-AR Series

Импеллер отлично подходит для приготовления суспензий с использованием металлов. Особая форма лопаток позволяет избежать образования вихревых потоков, что способствует долгосрочному использованию как автоклава, так и импеллера.

Радиальный импеллер SET-GR SERIES

Особая форма лепестков позволяет не допускать разделение потоков. Данный тип импеллера отлично подойдет для перемешивания газожидкосных смесей и насыщенных газов.

Радиальный импеллер SET-VR SERIES

Импеллер позволяет обеспечить циркуляцию газа внутри автоклава. Газ всасывается из полого вала и выбрасывается из каналов импеллера. Данный импеллер отлично подойдет для реакций гидрогенизации.

Радиальный импеллер SET HR SERIES

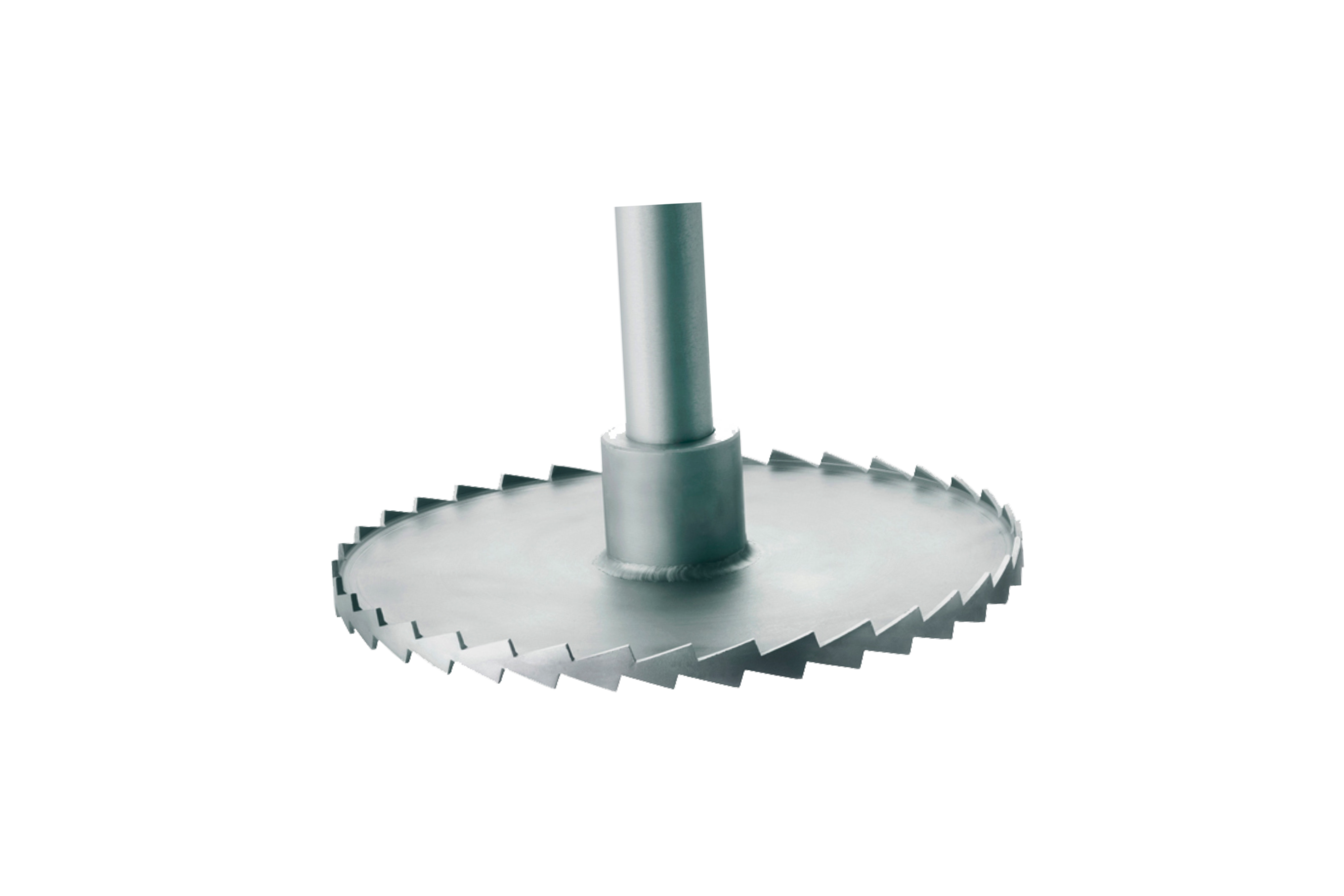

Данный импеллер отлично подойдет для смешивания твердых веществ средней и высокой вязкости. Используется для проведения эмульгирования, диспергирования  и деагломерации.

Радиальный/осевой импеллер SET-BAR SERIES

Импеллер отлично подойдет для газожидкостных реакций. Импеллеры данного типа получили широкое распространение в биореакторах и реакторах для ферментации.

Осевой импеллер SET-GA SERIES

Импеллер подойдет для быстрого перемешивания веществ в горизонтальном автоклаве. Форма лопастей обеспечивает высокий уровень мощности. Кручение лопаток позволяет исключить мёртвые зоны во время перемешивания.

Осевой импллер SET-HA SERIES

Импеллер может использоваться в реакторах с большой высотой (относительно диаметра). Отлично подходит как для суспендирования так и для реакций гемогенизирования.

Осевой импеллер SET-LA SERIES

Импеллер рассеивает энергию максимально равномерно по всему объему. Лучше всего подойдет для газонасыщенных суспензий.
