PVT Система SET-PVT Series

Характеристики

Рабочее давление (bar)	0-1000
Максимальное давление (bar)	1050
Рабочая температура (°C)	250
Максимальная температура (°C)	270
Материал корпуса и крышки	SS 316/Has C276/Titan
Рабочий объём (см3)	до 2000
Мёртвый объём (%)	менее 1
Точность регулировки давления (Мпа)	±0,01
Точность регулировки темп. (°C)	±0.1
Точность измерения объёма (мл)	±0,005
Воспроизводимость давления насыщения (Мпа)	±0,05

Опции

Аппарат для восстановления проб
Визуальная ячейка
Вискозиметр высокого давления
Автоматический газометр
Охлаждающая ловушка
Плотномер высокого давления
Ячейка рекомбинации
Система подготовки газа

Особенности

Ячейка высокого давления с электроприводом и сапфировым окном;
Гидравлическая система контроля и поддержания температуры;
Система цифровой видеосъемки высокого разрешения;
Автоматическое перемешивающее устройство с магнитным приводом;
Поворотный механизм с возможность вращения ячейки на 180°;
Система управления установкой;
Программное обеспечение для контроля, управления и сбора данных;
Высокоточные датчики, клапаны и трубки высокого давления.
Конструкция системы и применяемые материалы обеспечивают проведение PVT исследований флюидов с различным газовым фактором (нефть, летучая нефть, пластовый газ) при высоком давлении и высокой̆ температуре с содержанием сероводорода до 20%.

Описание PVT системы

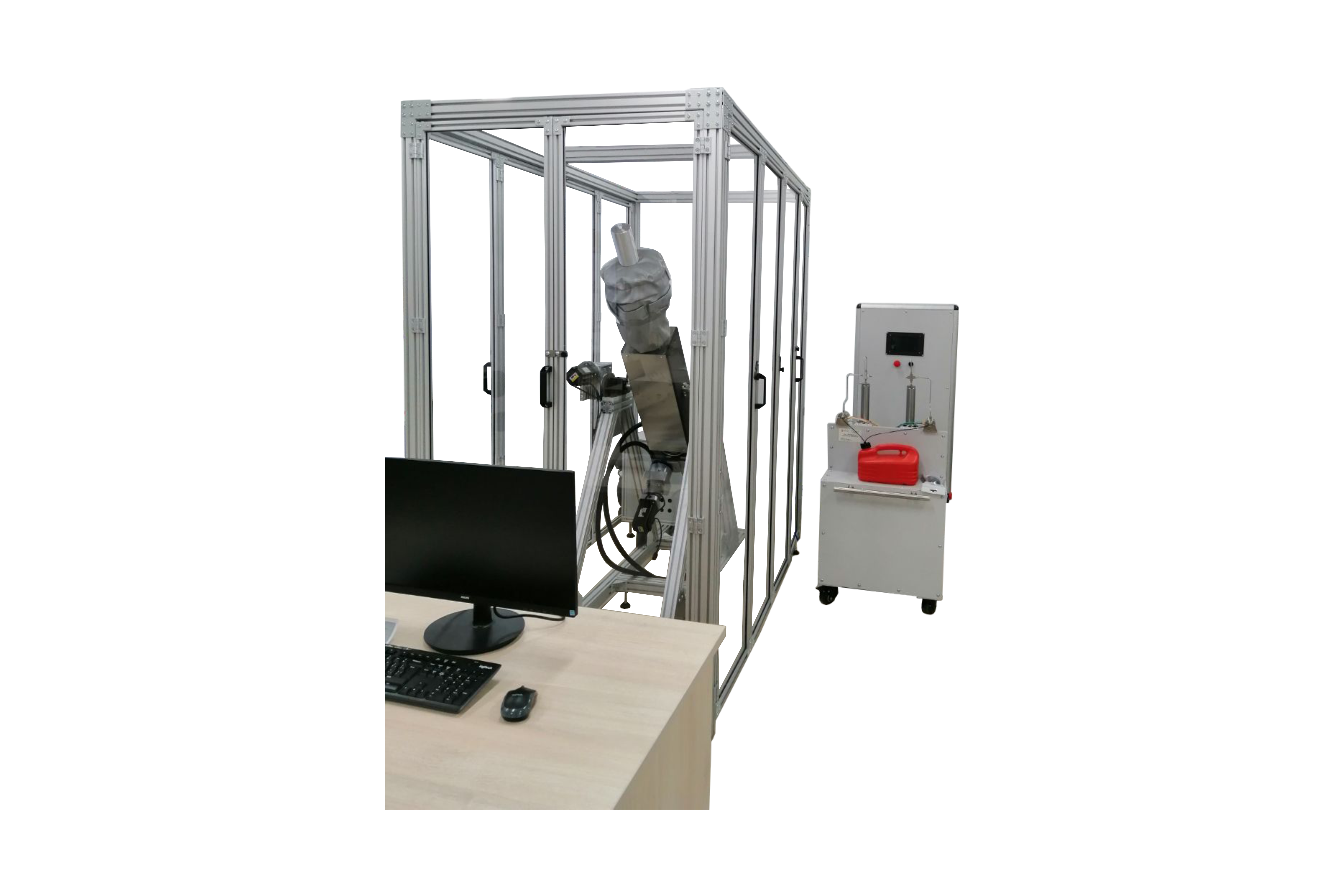

PVT система SET-PVT Series это комплекс оборудования предназначенный для исследования термодинамических свойств пластовых флюидов. Проведение термодинамических исследований позволяет получать точную информацию о физико-химических свойствах пластовых флюидов как в стандартных условиях, так и в условиях максимально приближенных к условиям пласта. В стандартном исполнении система удовлетворяет большинству потребностей современных лабораторий. Комплекс оборудования может быть дополнен.

PVT система позволяет производить исследования пластовых флюидов с различными газовыми факторами, такими как: сырая нефть, летучие нефти, газоконденсатное смеси, газы высокого давления и др. Установка автоматически выполняет замер давления, объёма и температуры, а также производит запись всех данных эксперимента. Специальная система визуальной фиксации поведения флюида в режиме реального времени, а также специальная система наклона PVT ячейки позволяют определять объём флюида с высокой точностью.

Поворотный механизм PVT системы способен поворачивать ячейку на угол до 180 градусов. Чаще всего, в исследованиях используются следующие рабочие углы: 45 градусов (для исследование нефти), 90 градусов (исследования околокритических флюидов и тесты на смешиваемость), 135 градусов (изучение пластового газа), 180 градусов (исследования выпадения асфальтенов. Система позволяет настраивать угол ячейки индивидуально с точностью в 1 градус.

Оставить заявку

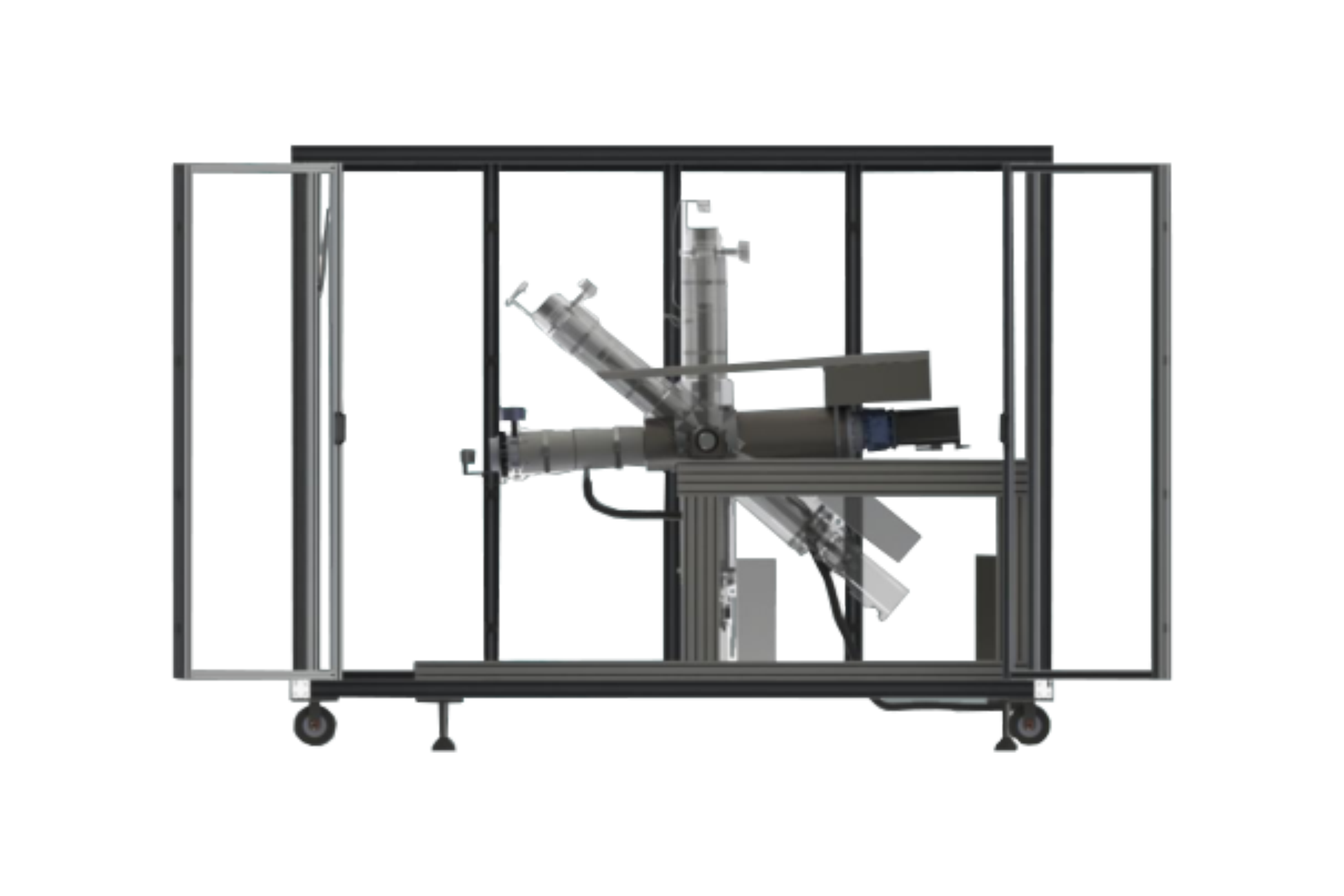

Система поворота PVT ячейки

Поворот ячейки является необходимым при проведении термодинамических испытаний с пластовыми флюидами. Система позволяет поворачивать ячейку на угол до 180 градусов с точностью в 1 градус. Высокая точность поворота обеспечивается благодаря жесткой раме и высокоточному приводу.

Комплекс оборудования "Под ключ"

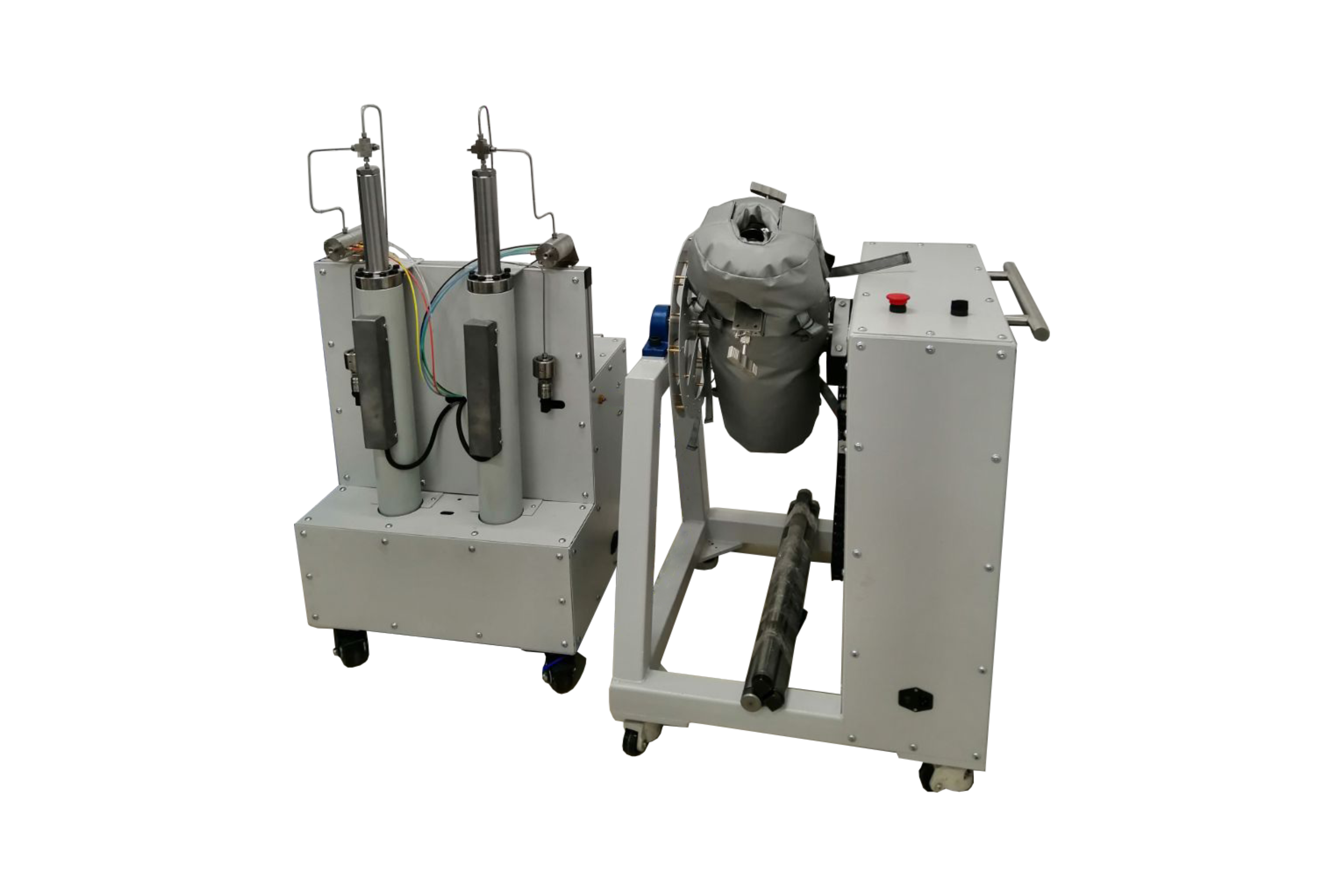

Комплекс оборудования PVT системы включает в себя плотномер, вискозиметр, измерительный насос высокого давления, аппарат для восстановления проб, ячейку для рекомбинации проб, а также ячейку высокого давления с изменяемым объёмом. Программное обеспечение разработанное нашей компанией обеспечивает удобное и эффективное управление установкой. Таким образом, клиент получает установку позволяющую производить весь спектр термодинамических испытаний.

Магнитное перемешивающее устройство

Для обеспечения однородности вещества в пластовых условиях, PVT ячейка оборудована специальным перемешивающим устройством с магнитным приводом. Перемешивающее устройство имеет форму спирали. Запатентованная форма спирали обеспечивает качественное смешивание без возникновения нежелательных завихрений.

Видеофиксация высокого разрешения

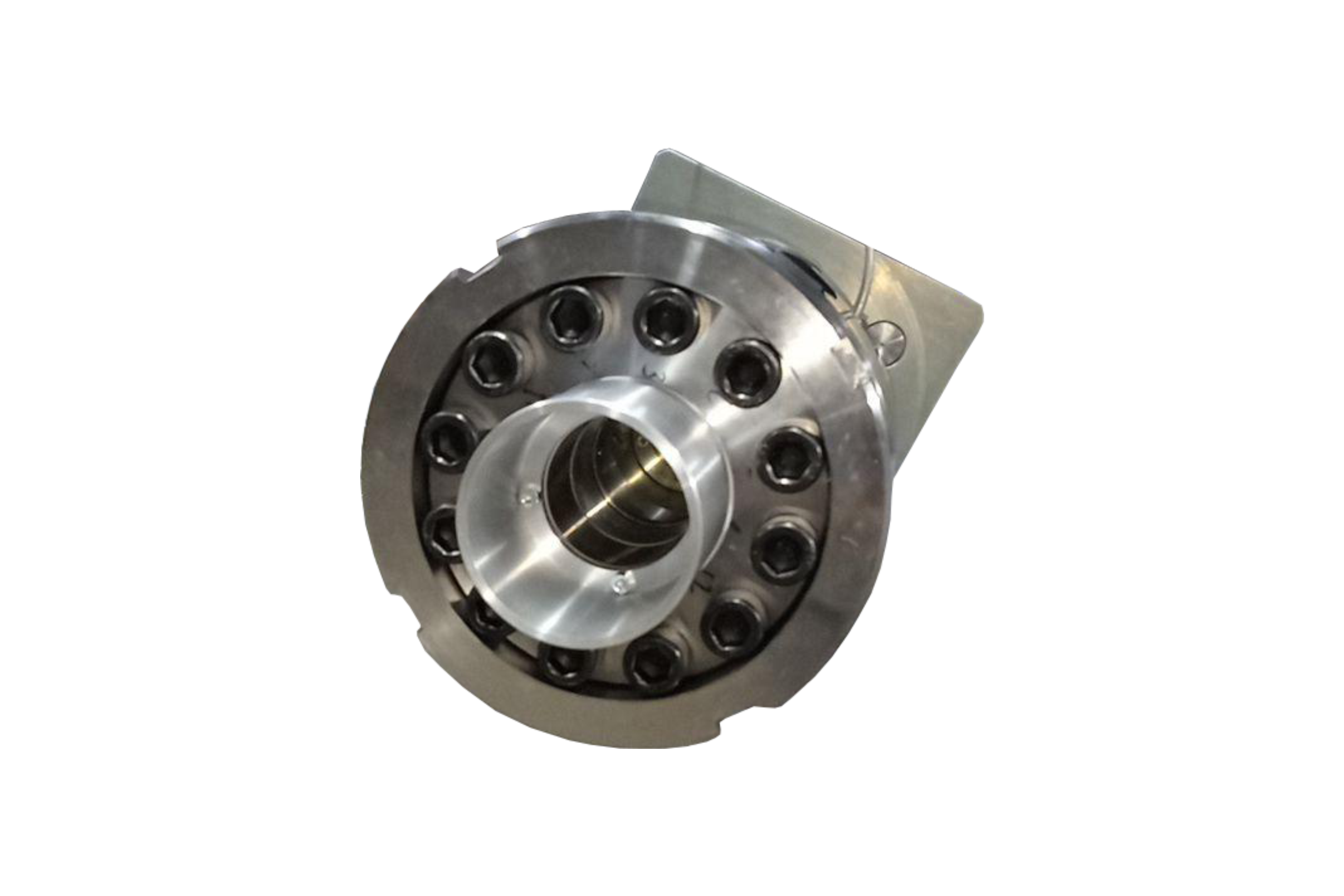

Установка оборудована специальной системой видеофиксации, которая позволяет определять объём флюида внутри ячейки. Камера монтируется напротив сапфирового окна. Благодаря высокому качеству сапфира обеспечивается идеальный визуальный контакт в режиме реального времени.

Комплектация
В комплект поставки входит:
- PVT система в сборе
- Насос высокого давления измерительный - 1 шт.
- Газометр автоматический - 1 шт.
- Вискозиметр - 1 шт.
- Плотномер - 1 шт.
- Охлаждающая ловушка - 1 шт.
- Блок управления - 1 шт.
- Комплект документации (Метрологическая документация, Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание кернодержателя SET-CHS Series

Опросный лист

Расходные материалы для исследования флюидов

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
