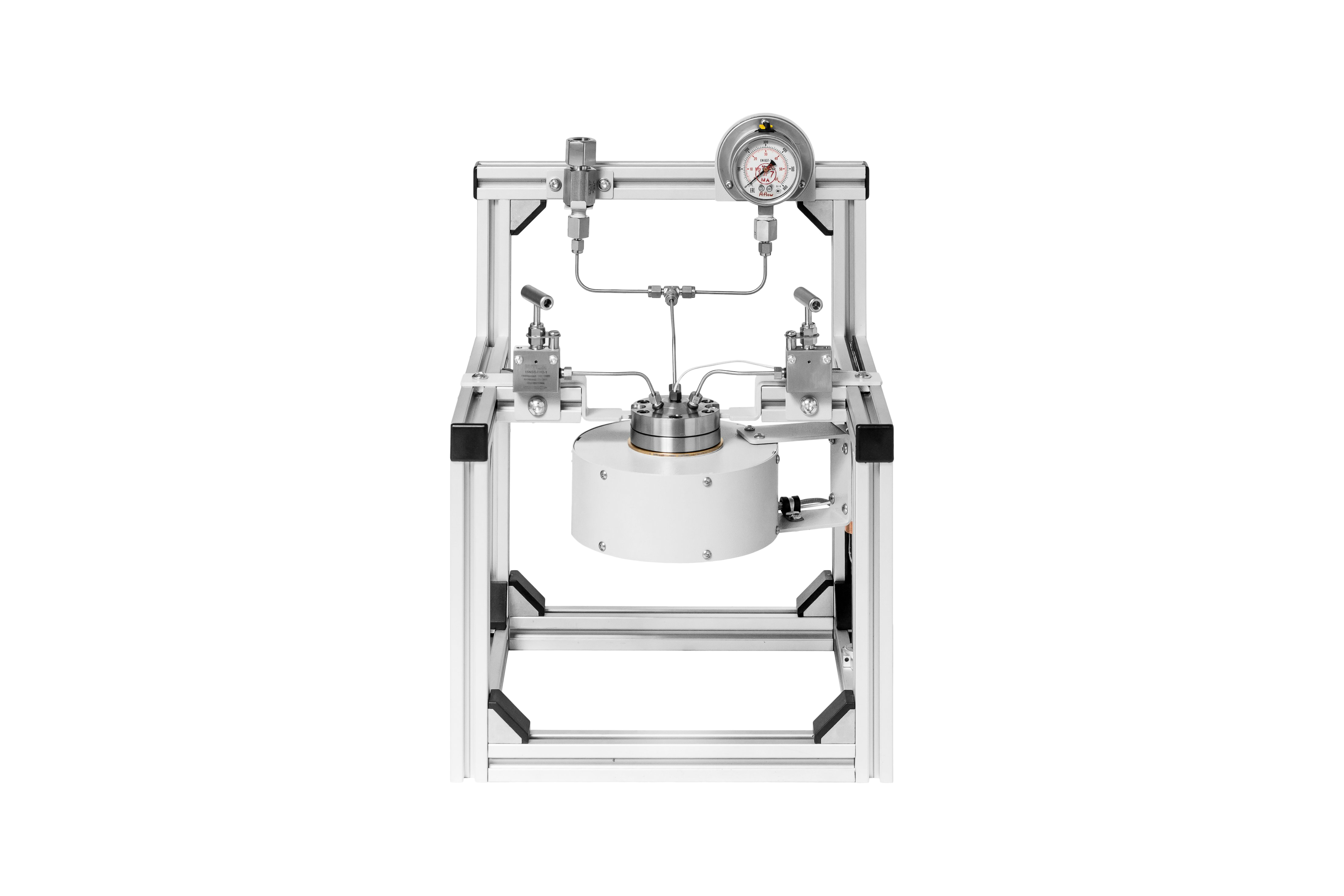

Химический реактор EASY 50 Series

Характеристики

Рабочее давление (bar)	500
Максимальное давление (bar)	550
Рабочая температура (°C)	250
Максимальная температура (°C)	270
Материал корпуса и крышки	SS 316/Has C276/Titan
Объем (cm3)	50
Внутренний диаметр (мм)	35
Внутренняя высота (мм)	55
Материал уплотнений	Графит/VITON/PTFE
Тип соединения крышки	Резбовое/На болтах

Опции

Тефлоновый стакан (применяется для агрессивных сред)
Магнитная мешалка
Линия пробоотбора
Сапфировое окошко
Наклонный механизм (переворот на 180°)
Сенсорный блок управления
Фурнитура из Hastelloy / Titan
Управляемая фурнитура (пневмо/электро)
Автоматизация процесса (ПО под процесс)
Удаленное управление установкой

Особенности

Благодаря небольшому объему реактор способен очень быстро достигать рабочих параметров. Это позволяет значительно сократить время эксперимента, а также обеспечить ускоренное получение продукта реакции. Работать с малыми объемами безопаснее.
Автоклавы небольших объемов позволяют пользователю получить качественную установку по лучшей цене. Кроме того достичь высоких показаний давления и температуры проще в химических реакторах меньшего объема. Чем меньше объем тем больше параметры.
Установка может быть изготовлена в настольном исполнении, эта особенность позволяет значительно экономить место в лаборатории.

Описание химического реактора

Химический реактор EASY 50 Series это лучшее решение для Вашей лаборатории. Автоклавы этой серии обладают особой гибкостью конфигураций, позволяющей эффективно проводить эксперименты. Благодаря небольшому объему реактора, а также особой конструкции и принципу работы нагревательного элемента, обеспечивается минимальная инерция при нагреве. Крышка реактора может быть изготовлена с учетом требований и предпочтений клиента. Корпус автоклава стандартного исполнения в нижней части имеет цилиндрическую кнопку для удобного извлечения тефлонового стакана (в случае его наличия в комплектации).

При производстве химических реакторов используются сплавы имеющие высокую устойчивость к коррозии. Высококачественные материалы позволяют работать с агрессивными средами, такими как щелочи, кислоты, органические растворители, эфиры и другие вещества. Линейка автоклавов имеет гибкую систему уплотнений, позволяющую обеспечивать абсолютную герметичность сосуда, а также всех его узлов и соединений при заданных условиях. Это позволяет работать с водородом, сверхтекучими веществами, а также с веществами в сверхкритическом состоянии.

Наши инженеры могут адаптировать химический реактор под Ваши требования. Фурнитура высокого давления используемая в реакторах MOTIX отвечает самым высоким требованиям, а также вся фурнитура имеет необходимые сертификаты. Все автоклавы проходят заводскую аттестацию при параметрах вдвое превышающих рабочие.

Оставить заявку

Уплотнение крышки реактора

Крышка реактора изготовлена из Hastelloy C-276 или опционально покрыта тефлоном с внутренний стороны, что позволяет работать с агрессивными средами. Верхняя поверхность тефлонового стакана выступает в качестве уплотнения и обеспечивает беспрецедентную герметизацию.

Датчик температуры

Датчик температуры расположен максимально близко к внутренней среде реактора. В крышке реактора имеется специальное посадочное место для размещения термодатчика. Толщина металла в месте установки минимальна для заданных параметров.

Разрывная мембрана

Разрывная мембрана служит для предотвращения разрушения сосуда реактора. Разрывная мембрана инсталлирована на раме таким образом, чтобы экстренный сброс давления был безопасен для оператора.

Датчик давления / Манометр

Химический реактор Easy 50 Series может быть оборудован как аналоговым манометром, так и датчиком давления. Датчик давления позволяет производить запись данных давления в течении эксперимента.

Нагревательная рубашка

Нагревательная рубашка оснащена керамическими нагревательными элементами, теплоизоляцией и защитным кожухом, позволяющим снизить вероятность ожога оператора. Благодаря теплоизоляции нам удалось снизить теплопотери при нагреве.

Вентиль

По требованию Заказчика химический реактор может быть оборудован фурнитурой любого производственного бренда. Стандартно реактор оборудован вентилями FITOK. Вентили FITOK отвечают самым высоким требованиям безопасности и качества.

Поворотная направляющая

Корпус химического реактора закреплен на поворотной направляющей. Благодаря направляющей обеспечивается удобство загрузки/выгрузки продукта из реактора.

Алюминиевая рама

Все компоненты реактора фиксируются на алюминиевой раме. Легкий, прочный и долговечный алюминиевый профиль обеспечивает легкость в транспортировке и сборке.

Датчик температуры

Датчик температуры расположен максимально близко к внутренней среде реактора. В крышке реактора имеется специальное посадочное место для размещения термодатчика. Толщина металла в месте установки минимальна для заданных параметров.
Разрывная мембрана

Разрывная мембрана служит для предотвращения разрушения сосуда реактора. Разрывная мембрана инсталлирована на раме таким образом, чтобы экстренный сброс давления был безопасен для оператора.
Датчик давления / Манометр

Химический реактор Easy 50 Series может быть оборудован как аналоговым манометром, так и датчиком давления. Датчик давления позволяет производить запись данных давления в течении эксперимента.
Нагревательная рубашка

Нагревательная рубашка оснащена керамическими нагревательными элементами, теплоизоляцией и защитным кожухом, позволяющим снизить вероятность ожога оператора. Благодаря теплоизоляции нам удалось снизить теплопотери при нагреве.
Вентиль

По требованию Заказчика химический реактор может быть оборудован фурнитурой любого производственного бренда. Стандартно реактор оборудован вентилями FITOK. Вентили FITOK отвечают самым высоким требованиям безопасности и качества.
Поворотная направляющая

Корпус химического реактора закреплен на поворотной направляющей. Благодаря направляющей обеспечивается удобство загрузки/выгрузки продукта из реактора.
Алюминиевая рама

Все компоненты реактора фиксируются на алюминиевой раме. Легкий, прочный и долговечный алюминиевый профиль обеспечивает легкость в транспортировке и сборке.

Крышка и корпус на резьбе

В случае резьбового соединения крышки, центральная часть крышки реактора может свободно вращаться вокруг своей оси. Благодаря этому процесс герметизации сосуда становится простым и быстрым, а фурнитура не подвергается вращению.

Гибкость конфигураций

Вы можете заказать химический реактор в эксклюзивном исполнении. Например, можно выбрать материал каждой составной части установки. Фурнитура используемая на наших установках чрезвычайно надёжна, однако по требованию Клиента возможно оснастить систему любой фурнитурой соответствующий техническим требованиям. Для этого заполните опросный лист.

За качество отвечаем

На всю линейку автоклавов MOTIX распространяется гарантия 12 месяцев со дня ввода в эксплуатация. Кроме того, мы оказываем постгарантийную техническую поддержку, а также бесплатное консультирование по возникшим в ходе эксплуатации вопросам.

Извлечение тефлонового стакана

Ввиду температурного расширения извлечь стакан может быть затруднительно. Для решения данной задачи на дне корпуса предусмотренна специальная вставка, благодаря которой тефлоновый стакан извлекается легко!

Комплектация
В комплект поставки входит:
- Химический реактор Easy 50 Series в сборе
- Вентиль игольчатый 1/8'' Fitok - 2 шт.
- Разрывная предохранительная мембрана - 2 шт.
- Манометр/датчик давления - 1 шт.
- Нагревательная рубашка - 1 шт.
- Блок управления - 1 шт.
- Рама для фиксации компонентов - 1 шт.
- Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Фурнитура

В стандартной комплектации установка оборудована фурнитурой высокого давления и температуры FITOK. Фурнитура FITOK отвечает самым высоким требованиям и гарантирует безопасную работу на протяжении всего срока службы.
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-50 SERIES

Опросный лист

Референс лист

Опции для химического реактора EASY 50 series

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
