Станок для продольной распиловки керна ленточный SET-LSC Series

Характеристики

Габариты обрабатываемых блоков (ВШД), мм	4004001500
Мощность привода, кВт	1,5
Ширина ленточного алмазного полотна, мм	7,9-19
Длина полотна, мм	3400
Скорость алмазного полотна, м/мин	10-1700
Система сварки режущего полотна	наличие
Диаметр приводных. шкивов, мм	420

Опции

Автоматизированная подача стола
Система сварки полотен
Индивидуальное исполнение стола
Электродвигатель мощностью 3 кВт
Система пылеудаления из зоны реза

Особенности

Ленточное полотно отлично подходит для резки рыхлого керна. Использование ленточного станка обеспечивает ровный срез.
Станок позволяет производить резку блоков высотой до 400 мм без поворота образца.
Автоматизированная подача материала а зону реза и система экстренного отключения станка обеспечивает безопасную работу.

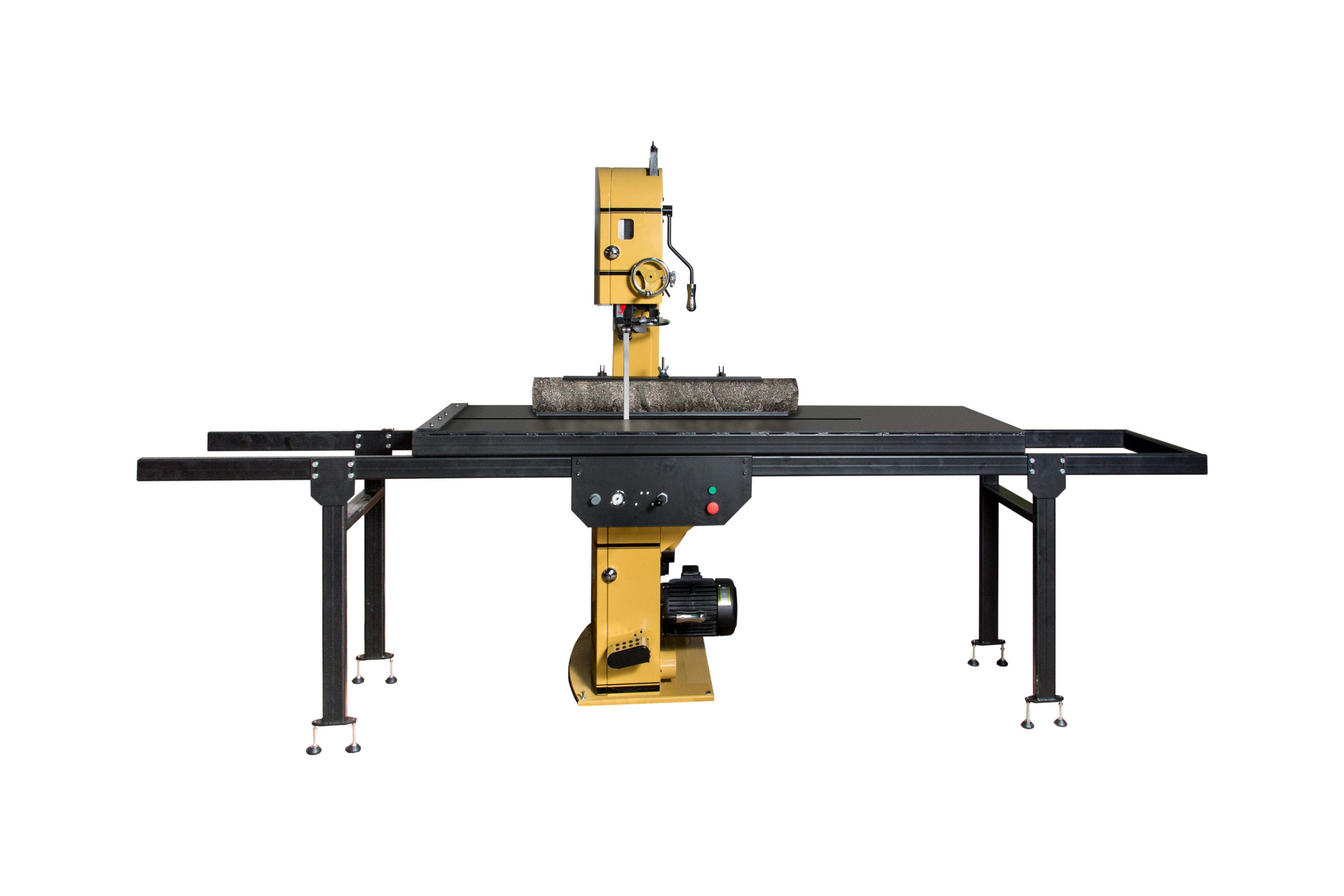

Описание станка для распиловки керна

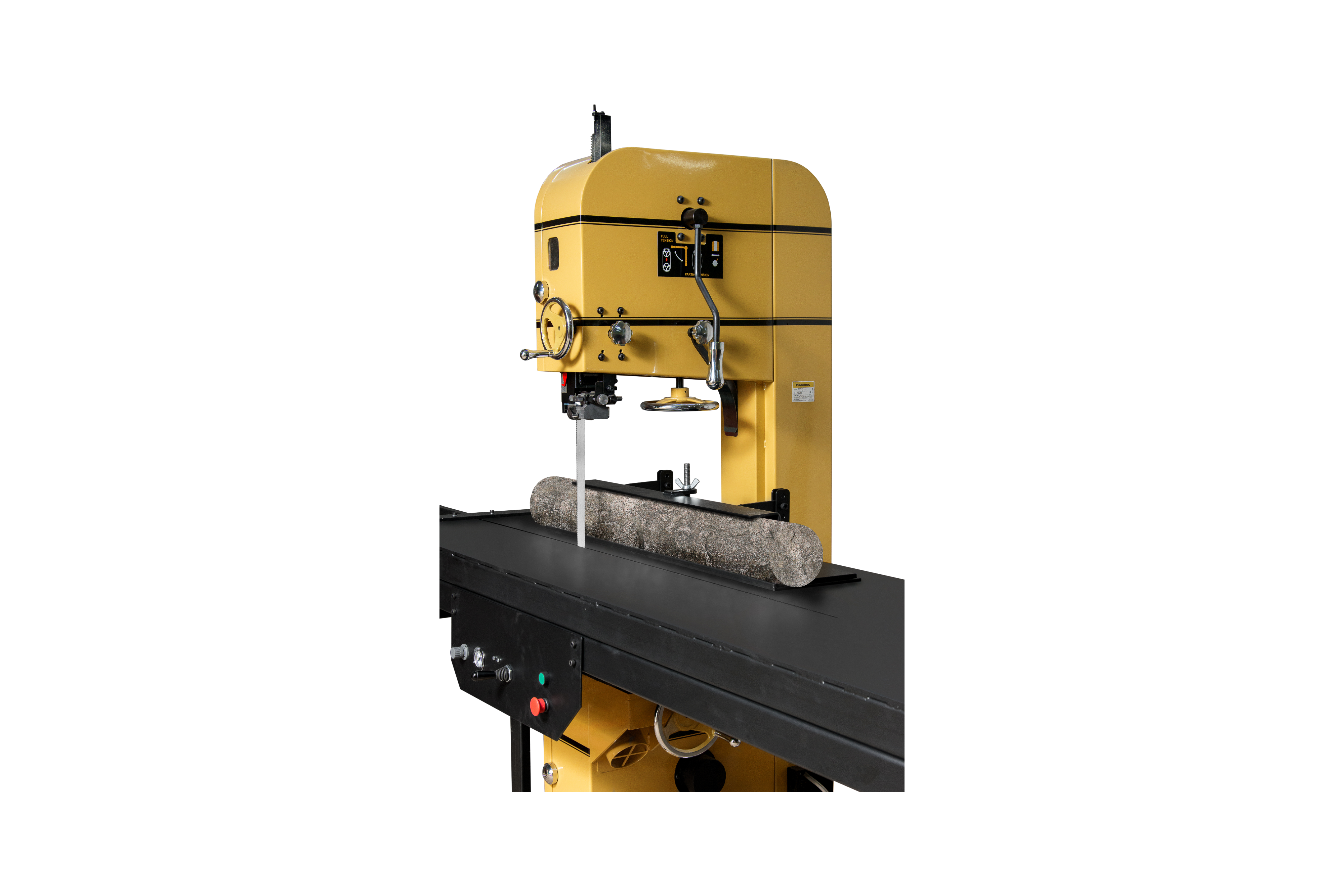

Станок для распиловки керна предназначен для осуществления продольной резки полноразмерных образцов керна длиной до 1,5 метров и диаметром до 400 мм. Установка оборудована специальной системой фиксации керна на подвижном столе, благодаря чему образец полноразмерного керна неподвижен относительно стола. Установка оснащена столом с функцией автоматической подачи материала в распиловочную зону. Скорость движения стола, а также максимальное усилие пневмо-гидравлической системы выбирается оператором.

Станок для распиловки керна оснащен ленточным режущим полотном с алмазным напылением. Чаще всего ленточные станки используются для продольной распиловки рыхлых образцов керна, так как использование дискового станка приведет к значительным разрушением разрезаемого материала или когда качество среза не удовлетворяет предъявляемым к срезу требованиям. В комплект поставки может входить специальный сварочный аппарат для сварки режущих полотен.

Для продления срока службы рабочих шкивов станок для распиловки керна оснащен системой удаления и сбора побочных продуктов распиловки из режущей зоны. Опционально установка может оснащаться специальной системой подачи СОЖ в режущую зону. Наш станок обеспечивает ровный срез на рыхлых образцах керна. Установка оборудована системой экстренного отключения, что позволяет обезопасить работу на станке.

Оставить заявку

Система фиксации керна

Станок оборудован специальным регулируемым кернодержателем с автоматической горизонтальной подачей, что обеспечивает безопасное отрезание пластин керна произвольной толщины. Усилие и скорость подачи керна регулируется пневмо-гидравлической системой

Электродвигатель

Электродвигатель расположен в нижней части станка. Вал двигателя соединен с ведущим Шкивом. Двигатель надёжно закреплен на внешней стороне корпуса, благодаря чему обеспечивается эффективное охлаждение двигателя.

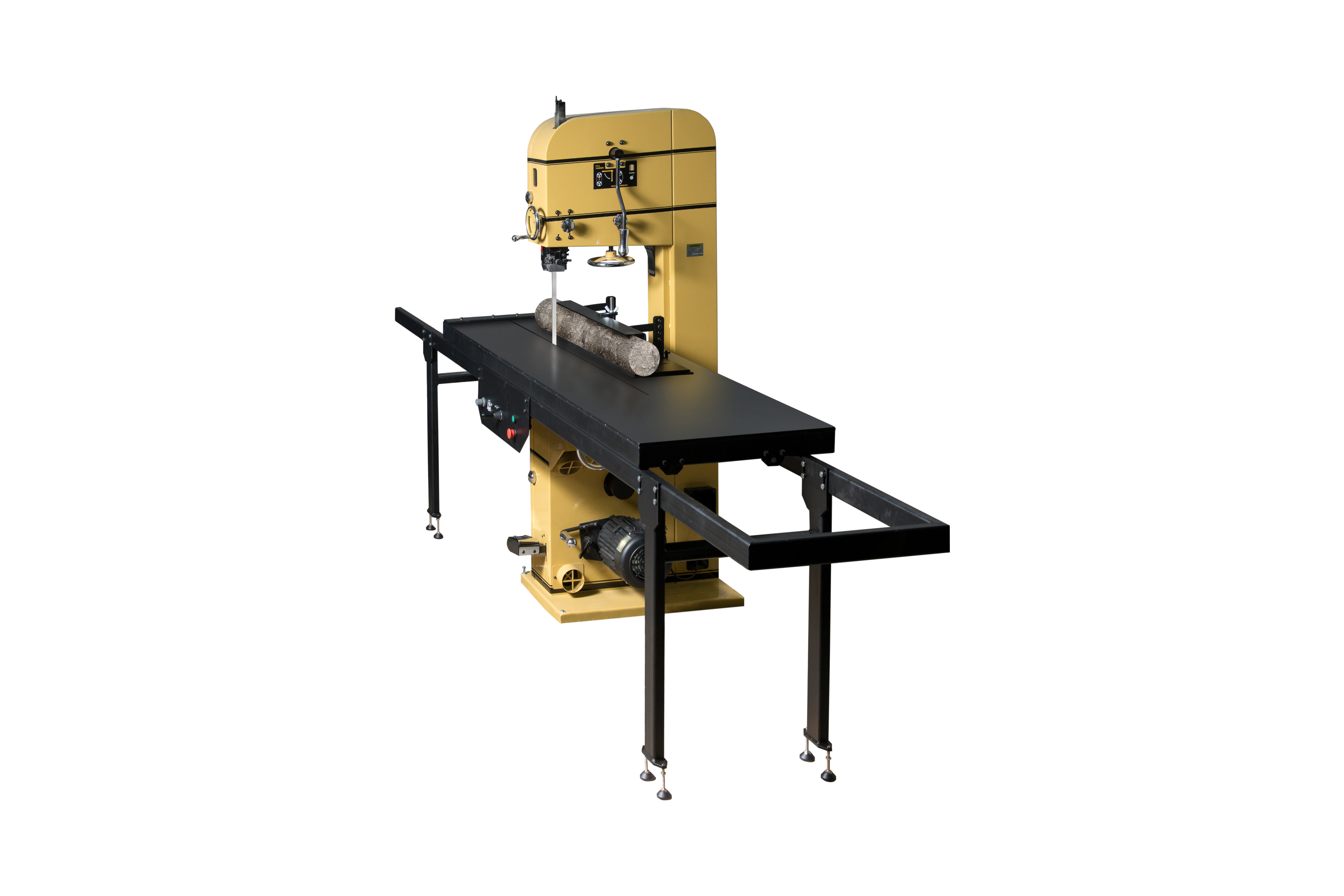

Стол с автоматической подачей

Стол оборудован устройством фиксации керна и автоматической подачей. Пневмо-гидравлическая система позволяет изменять скорость движения стола.

Алмазное режущее полотно

Натяжение полотна регулируется при помощи верхнего шкива. Станок оборудован системой сварки полотен, что обеспечивает бесперебойную работу.

Регулируемые ножки

Регулировочные ножки позволяют выставить станок ровно во всех плоскостях. Это необходимо для равномерного движения автоматического стола.

Электродвигатель

Электродвигатель расположен в нижней части станка. Вал двигателя соединен с ведущим Шкивом. Двигатель надёжно закреплен на внешней стороне корпуса, благодаря чему обеспечивается эффективное охлаждение двигателя.
Стол с автоматической подачей

Стол оборудован устройством фиксации керна и автоматической подачей. Пневмо-гидравлическая система позволяет изменять скорость движения стола.
Алмазное режущее полотно

Натяжение полотна регулируется при помощи верхнего шкива. Станок оборудован системой сварки полотен, что обеспечивает бесперебойную работу.
Регулируемые ножки

Регулировочные ножки позволяют выставить станок ровно во всех плоскостях. Это необходимо для равномерного движения автоматического стола.

Комплектация
В комплект поставки входит:
- Вертикальная ленточная пила с системой автоматической подачи кернодержателя
- Система пылеудаления из зоны реза
- Комплект запасных алмазных полотен (10 шт.)
- Комплект инструментов для обслуживания
- Комплект технической документации
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-LSC SERIES

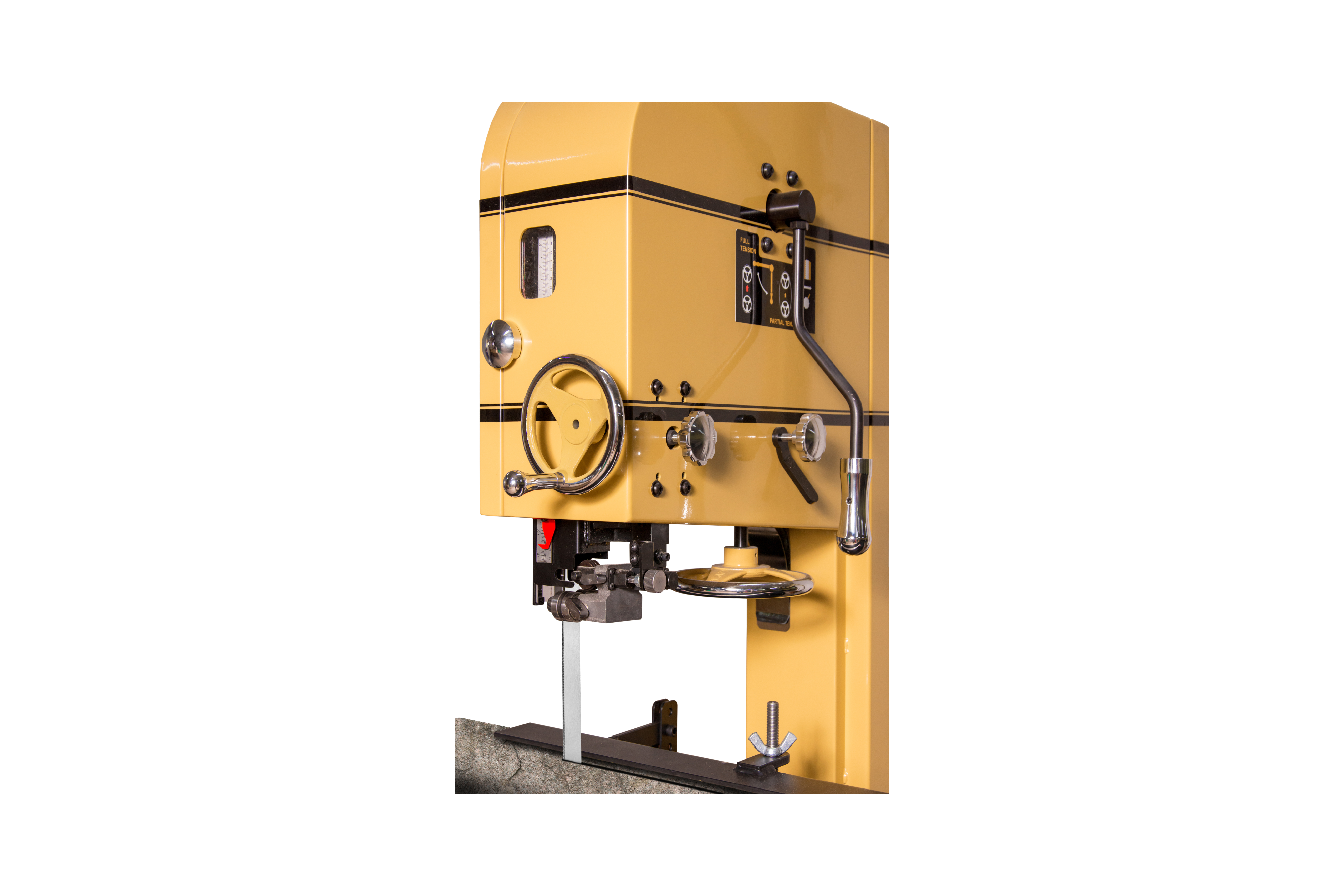

Натяжение режущего полотна

Станок оборудован специальной системой натяжения режущего полотна, которая позволяет регулировать положение верхнего шкива оперативно, не снимая корпус станка. На лицевой стороне станка имеется специальный индикатор натяжения.

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
