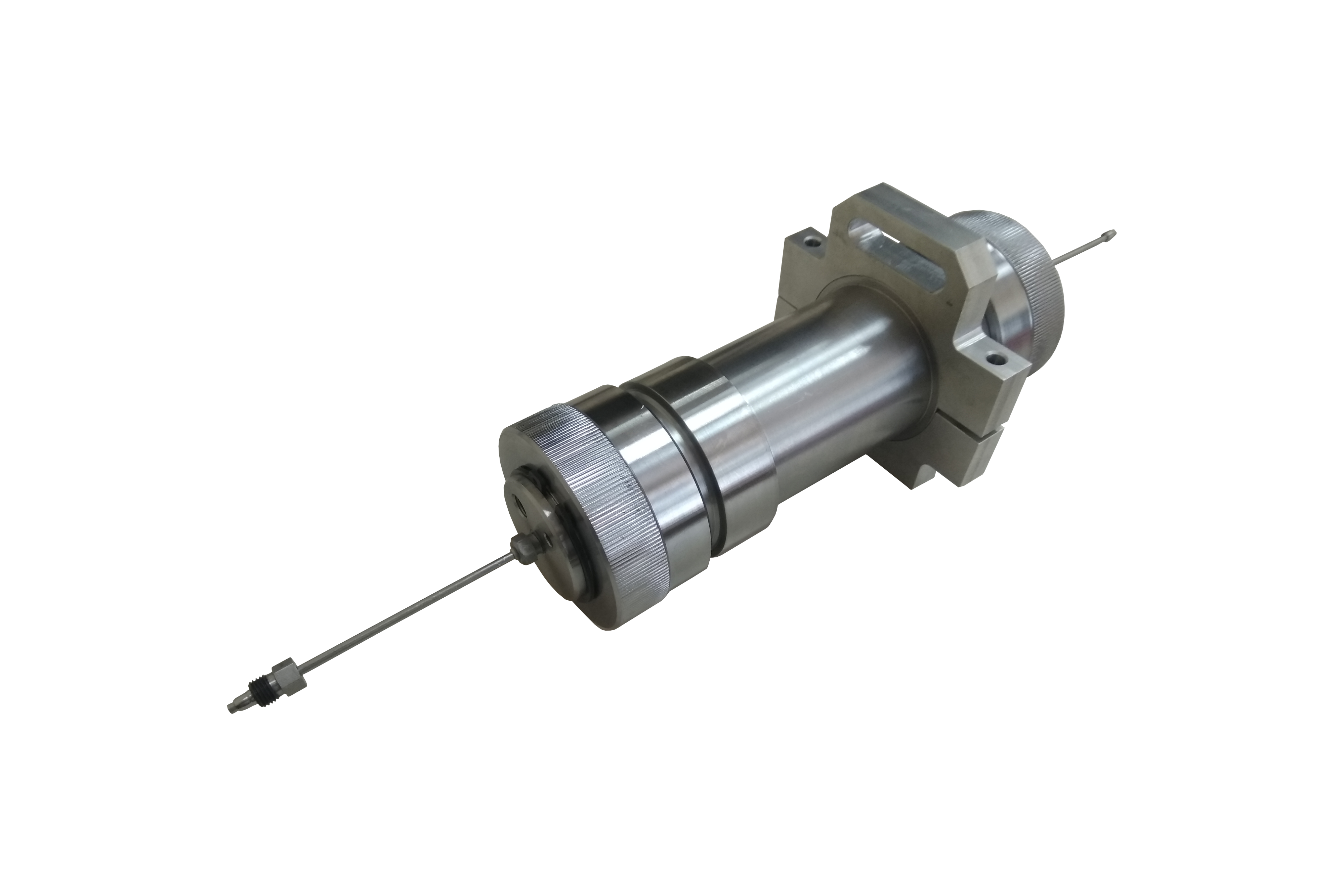

Кернодержатель для УЭС SET-CHER Series

Характеристики
Рабочее давление (bar) 700
Максимальное давление (bar) 750
Рабочая температура (°C) 150
Максимальная температура (°C) 200
Материал корпуса и крышки SS 316/Has C276/Titan
Материал манжеты VITON/KALREZ/BUNA-M
Диаметр керна (мм) 25,4/30/38,1/50
Длина керна (мм) 10-500
Тип кернодержателя Гидростатический/Хасслер
Кол-во электродов 2-6
Тип соединения крышки Резбовое
Опции
  • Система измерения УЭС по 4-х и 6-и электродной схеме
  • Система ультразвукового исследования керна
  • Исполнения по типу Хасслера (сухой тип)
  • Блок управления с сенсорным экраном
  • Медное напыление на крышках
Особенности
  • Может поставляться как отдельно (для размещения на установках) так и на раме, как самостоятельная установка.
  • Специальная резьба, предотвращающая заклинивание крышек.
  • Система регистрации данных эксперимента
  • Быстрый и точный нагрев
  • Создание аксиального и радиального давления внешним насосом

Описание кернодержателя для УЭС

Кернодержатель для измерения удельного электрического сопротивления предназначен для изучения электрических свойств керна в условиях приближенных к пластовым (высокое давление и температура). Установка способна проводить измерение сопротивления и изучать пластовые факторы. В стандартном исполнении установка оснащена двумя электродами расположенными на торцевых опорах. В стандартном исполнении опоры имеют специальную изоляцию, что позволяет производить замер сопротивления всего керна (целиком).

Кернодержатель для измерения удельного электрического сопротивления может быть оборудован специальной манжетой с двумя (или более) кольцевыми электродами, которые располагаются на внутренней поверхности манжеты. В данном случае установка позволяет производить замеры сопротивления по 4-х электродной схеме. Сопротивление в 4х электродной схеме измеряется независимо на боковых электродах и на торцевых. Конструкция установки исключает обходной поток электронов между кольцевыми электродами и керном, так как манжета изолирует наружный диаметр образца.

Для обеспечения надёжного контакта электрода и керна одна из торцевых опор кернодержателя для измерения удельного электрического сопротивления может быть оборудована регулируемым штоком, что обеспечивает плотное прилегание электродов к керну. Кольцевые электроды имеют достаточную упругость для качественного прилегания к образцу. Давление обжима плотно прижимает электроды к керну. Для получения точных показаний сопротивления, вместе с кернодержателем поставляется медный эталонный калибровочный образец.



Манжеты с кольцевыми электродами

Кольцевые электроды расположены на внутренней поверхности манжеты. Количество и расположение электродов может быть изменено заказчиком. Электроды плотно прилегают к образцу керна. Электроды не препятствуют размещению образца внутри манжеты, а также исключают возможность повреждения образца благодаря упругой конструкции.

Регулируемая торцевая опора

Для обеспечения безупречного контакта электрода и образца, кернодержаель может быть оснащен регулируемой опорой с быстросъёмной гайкой, которая позволяет выполнять перемещение нижней опоры без особых затруднений.

  • Комплектация

    В комплект поставки входит:

    • Кернодержатель SET-CHER Series в сборе
    • Вентиль игольчатый 1/8'' Fitok - 2 шт.
    • Манометр/датчик давления - 1 шт.
    • Нагревательная рубашка - 1 шт.
    • Термоизоляция - 1 шт.
    • Гидравлический насос - 1 шт.
    • Термопара - 2 шт.
    • Блок управления - 1 шт.
    • Рама для фиксации компонентов - 1 шт.
    • Манжеты из материала VITON - 5 шт.
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Фурнитура

    Установка оснащена вентилями и фитингами FITOK, что обеспечивает высокий уровень надежности. Вентили и фитинги FITOK Обеспечивают длительную и бесперебойную работу установки.

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-CHER Series

    Опросный лист

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
