Станок для продольной распиловки керна дисковый SET-DSC Series

Характеристики
Габариты обрабатываемых блоков (В*Ш*Д), мм 300*400*3000
Мощность привода, кВт 2,5
Диаметр устанавливаемого абразивного диска, мм 450
Глубина реза, мм 190
Частота вращения вала, об/мин до 3000
Устройство фиксации керна наличие
Автоматизированная подача каретки Наличие
Опции
  • Автоматизированная подача стола
  • Система подачи СОЖ
  • Система наклона режущего элемента
  • Индивидуальное исполнение стола
  • Электродвигатель мощностью 3 кВт
  • Система пылеудаления из зоны реза
Особенности
  • Алмазный диск имеет защитный кожух, предотвращающий разбрасывание пыли и осколков.
  • Автоматизированная каретка двигается посредством сервопривода,  скорость движения каретки может быть настроена на блоке управления.
  • В комплект поставки входят алмазные диски со сплошной поверхностью (не сегментированные), которые позволяют работать с гранитом и мрамором.

Описание станка для распиловки керна

Станок для продольной распиловки керна позволяет производить вырез сегментов из полноразмерного цилиндрического керна. Станок оборудован кареткой с автоматической подачей. Каретка оборудована механизмом наклона режущего инструмента, что позволяет вырезать сегменты керна не прибегая к повторной фиксации керна на распиловочном столе. Станок позволят работать с отрезными алмазными дисками диаметром до 450 мм. При помощи блока управления имеется возможность регулировки скорости вращения режущего инструмента. Кроме того блок управления позволяет управлять перемещением каретки, а также дает возможность экстренно отключить станок, что обеспечивает безопасную работу.

Станок для продольной распиловки керна имеет специальное устройство для фиксации керна на рабочем столе. Регулируемый кернодержатель для полноразмерного керна позволяет фиксировать образец керна в различных положениях. Станок имеет высокую жесткость конструкции, что обеспечивает ровный и чистый срез, что упрощает процесс последующей шлифовки. Данный станок может быть оборудован различными столами по Вашему запросу, что позволит адаптироваться станок под поставленные задачи.

Дисковый станок для продольной распиловки керна опционально оборудуется системой подачи и рециркуляции СОЖ, а также системой пылеудаления из зоны реза. Мощность станка позволяет работать с замороженными образцами керна. Столешница может быть оснащена роликами для удобного перемещения образца керна до момента его фиксации на распиловочном столе. Электродвигатель может быть заменен на более производительный по запросу.



Наклон режущего элемента

Станок оборудован системой наклона режущего элемента, что позволяет производить сегментированную резку полноразмерного керна без поворота керна. Защитный кожух обеспечивает защиту как при вертикальном положении режущего диска, так и при наклоненном.

Автоматическая каретка

Каретка оборудована специальным сервоприводом, который обеспечивает продольное перемещение каретки.

Блок управления

Блок управления позволяет регулировать скорость вращения вала, а также управлять перемещением каретки.

Распиловочный стол

Распиловочный стол оборудован специальным регулируемым кернодержателем, который обеспечивает надёжную фиксацию керна.

Роликовая столешница

Роликовая столешница упрощает передвижение образцов керна до и после распиловки.

  • Автоматическая каретка

    Каретка оборудована специальным сервоприводом, который обеспечивает продольное перемещение каретки.

  • Блок управления

    Блок управления позволяет регулировать скорость вращения вала, а также управлять перемещением каретки.

  • Распиловочный стол

    Распиловочный стол оборудован специальным регулируемым кернодержателем, который обеспечивает надёжную фиксацию керна.

  • Роликовая столешница

    Роликовая столешница упрощает передвижение образцов керна до и после распиловки.

  • Комплектация

    В комплект поставки входит:

    • Дисковый станок для распиловки керна
    • Рама с ножками и роликовой столешницей
    • Комплект запасных алмазных дисков (4 шт.)
    • Система подачи СОЖ (опционально)
    • Система пылеудаления (опционально)
    • Комплект технической документации

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-DSC SERIES

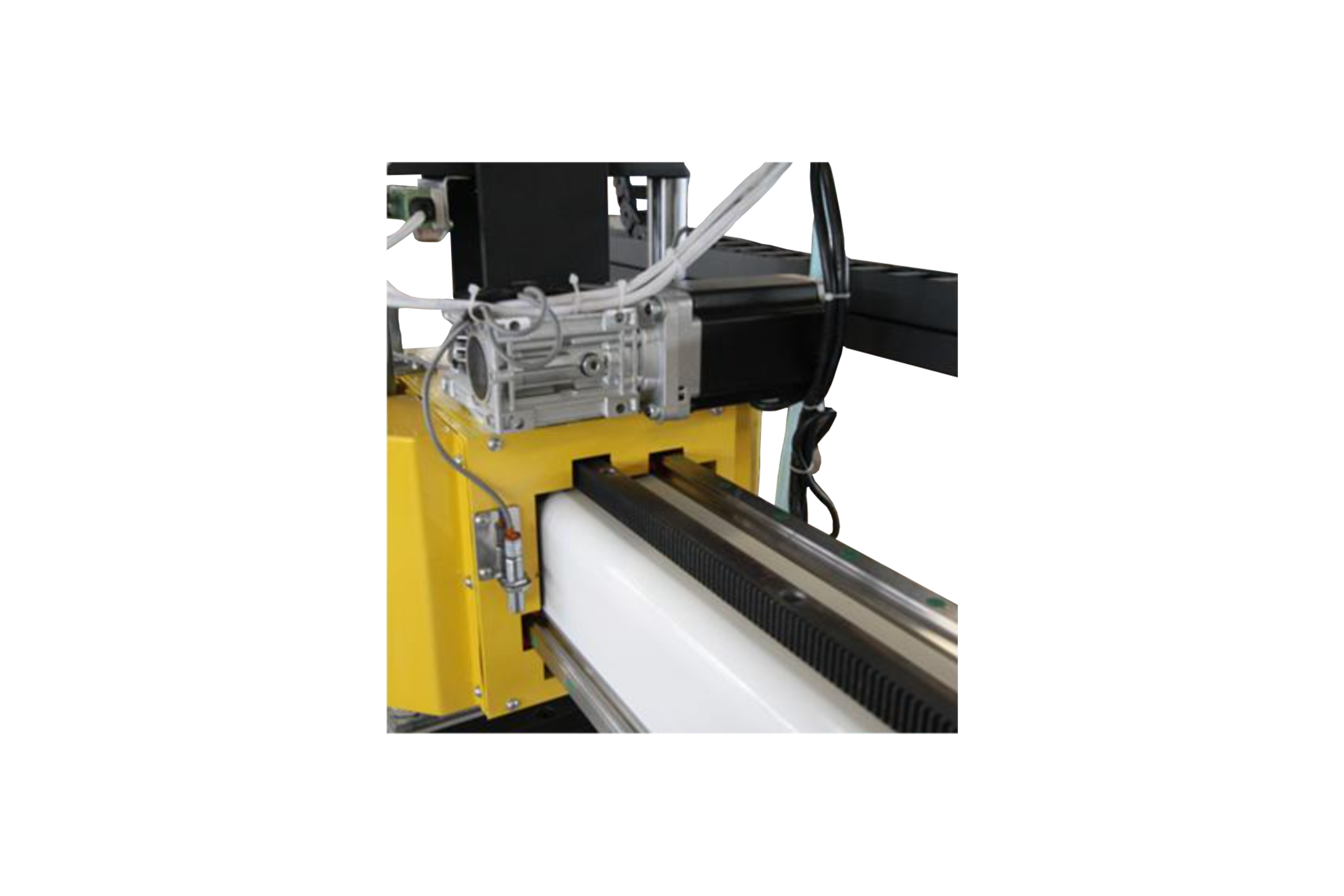

Автоматическая каретка

На каретке установлен специальный сервопривод, который позволяет перемещать каретку по направляющей. Посредством блока управления осуществляется управление скоростью передвижения каретки. Для различных материалов следует выбирать разные режимы распиловки.

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
