Химический реактор проточный HEAVY 5000 Series

Характеристики

Рабочее давление (bar)	250
Максимальное давление (bar)	300
Рабочая температура (°C)	350
Максимальная температура (°C)	400
Материал корпуса и крышки	SS 321/Has C276/Titan
Объем (cm3)	5000
Внутренний диаметр (мм)	160
Внутренняя высота (мм)	250
Материал уплотнений	Медь/Графит/PTFE
Тип соединения крышки	На болтах

Опции

Циркуляционный насос
Магнитная мешалка
Линия пробоотбора
Сапфировое окошко
Наклонный механизм (переворот на 180°)
Сенсорный блок управления
Фурнитура из Hastelloy / Titan
Управляемая фурнитура (пневмо/электро)
Автоматизация процесса (ПО под процесс)
Пневматический подъем крышки
Автоматическое закрытие крышки
Удаленное управление установкой

Особенности

Проточный реактор HEAVY 5000 имеет внутренний объём 5 литров, что позволяет размещать внутри различные образцы металлов и других материалов.
На крышке реактора имеются специальные держатели для образцов. Место крепления образцов оснащено керамическими изоляторами.
Установка имеет три выхода на дне и 5 выходов в крышке, что позволяет работать реактору в проточном режиме.
Установка оснащена специальными термостойкими вентилями Parker Autoclave.

Описание проточного химического реактора

Проточный химический реактор HEAVY-5000 открывает новые возможности для Вашей лаборатории. Установка отлично подойдет для исследований старения материалов, а также для изучения уровня устойчивости к коррозии различных материалов. Благодаря достаточному внутреннему объёму имеется возможность размещать сразу несколько образцов. С внутренней стороны крышки имеются специальные держатели для образцов. Держатели оборудованы керамическими изоляторами, которые исключают контакт образца и металла реактора.

Проточный химический реактор способен в течении длительного времени (в исполнении L+ до 10 000 часов) с высокой точностью поддерживать термобарические условия. Благодаря интеллектуальной системе нагрева внутренней среды обеспечивается стабильная температура внутри автоклава даже при проточном режиме. Колебания температуры (при работе деионизированной с водой) составляют не более 0,2 градусов по шкале Цельсия. Терморегулятор обеспечивает постоянный контроль и точное поддержание температуры на протяжении всего эксперимента.

Проточный химический реактор имеет специальную термоизоляцию корпуса и крышки реактора, которая минимизирует теплопотери, что позволяет поддерживать высокую температуру с низким потреблением электроэнергии. Герметичность крышки реактора обеспечивается посредством специального металлического уплотнительного кольца. Материал уплотнительного кольца может быть подобран с учетом специфики эксперимента. Помимо металлического кольца, герметичность в автоклаве может быть обеспечена посредством торцевого уплотнения из графита.

Оставить заявку

Уплотнение крышки реактора

Проточный реактор HEAVY 5000 может быть уплотнен как металлическим кольцом из меди, никеля и других мягких металлов, так и при помощи торцевого графитового уплотнения. На фланцах корпуса и крышки имеется два уплотнительных контура, которые могут использоваться по отдельности. Графитовое уплотнение значительно расширяет температурный диапазон эксплуатации реактора.

Цифровой манометр

Цифровой манометр с высокой точностью отображает давление внутри реактора, а также передает данные на компьютер посредством специального программного обеспечения. Данные эксперимента записываются и отображаются на графике.

Теплоизоляция сосуда реактора

Теплоизоляция способна уменьшить теплопотери системы, уменьшить потребление электроэнергии, а также ускорить процесс нагрева. Теплоизоляция помогает обеспечить точное поддержание температуры внутри реактора. Перепад температур между температурой нагревателя и поверхности корпуса может составлять более 500 градусов.

Блок терморегуляции

Блок терморегуляции подбирает оптимальную мощность нагревательного элемента, что позволяет поддерживать заданную температуру на протяжении всего эксперимента. Блок оборудован специальной кнопкой, которая позволяет экстренно выключить питание установки и прекратить нагрев.

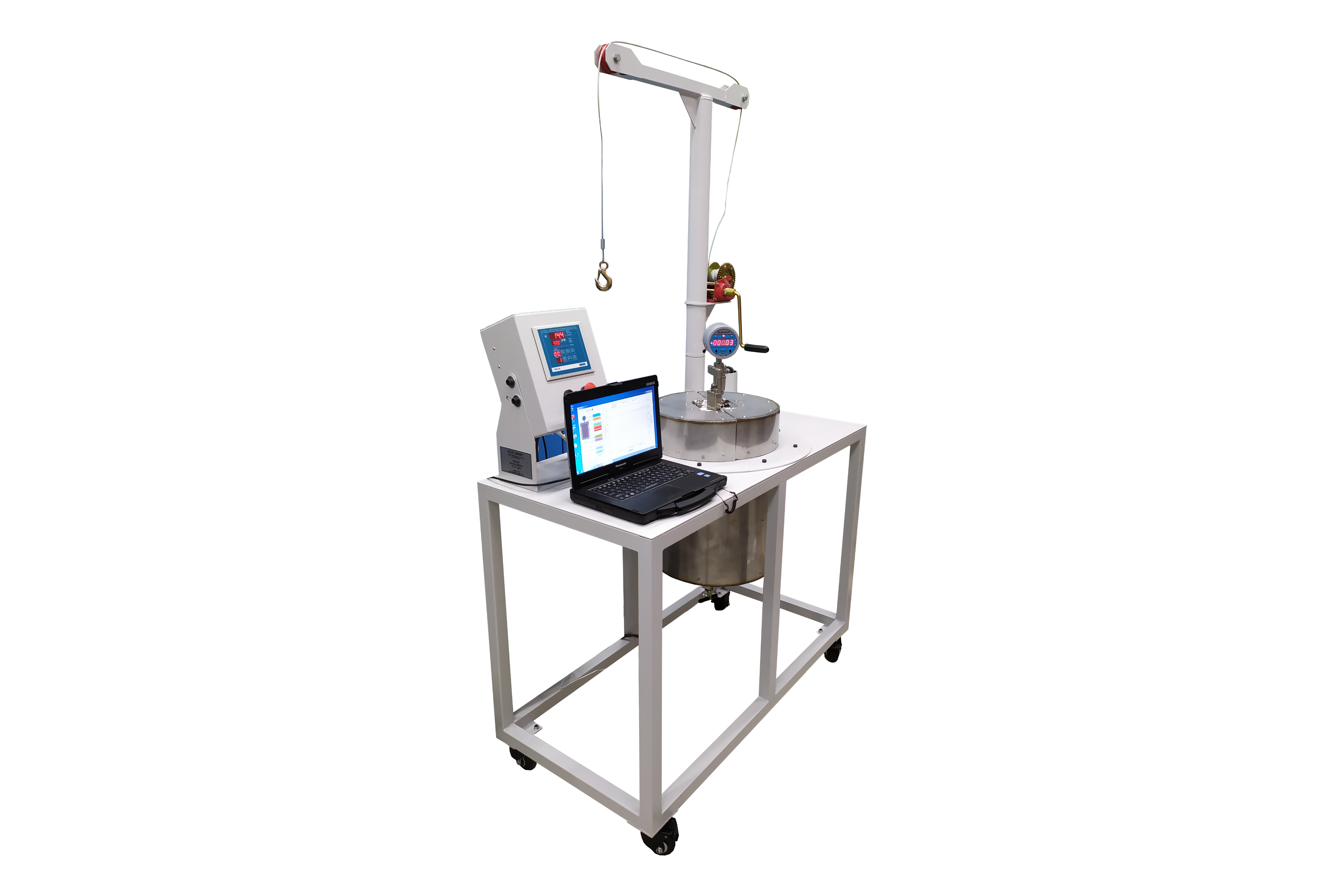

Механический подъёмник

Механический подъёмный механизм позволяет производить подъём и спуск крышки реактора, что значительно упрощает процесс выгрузки и загрузки образцов в сосуд автоклава.

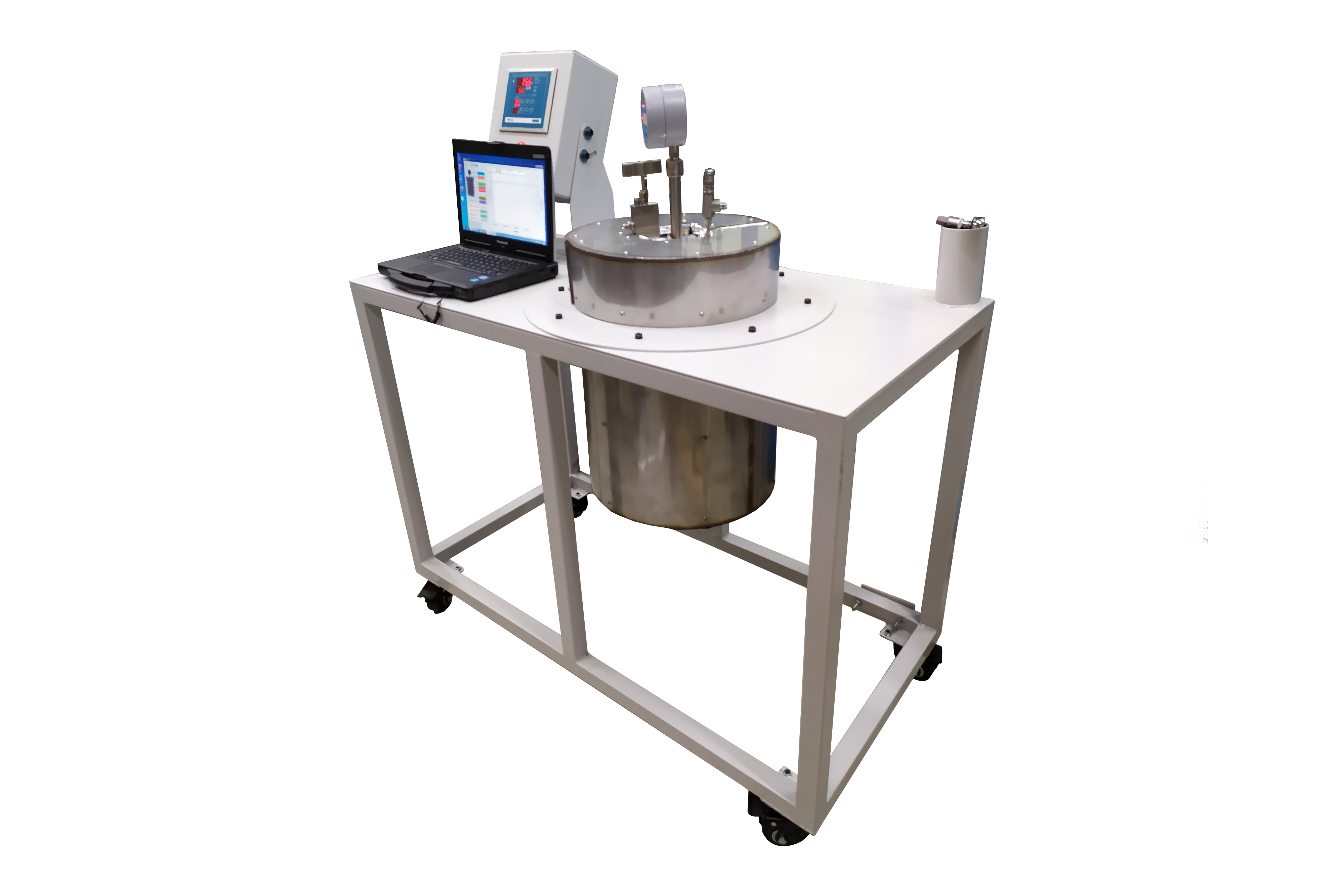

Рама для фиксации компонентов

Стальная рама окрашена термостойкой порошковой краской, которая устойчива к механическим воздействиям, а также устойчива к большинству агрессивных сред. Центральная часть рамы выполнена из нержавеющей стали, а также изолирована от основного стола теплоизоляционным материалом. Рама оборудована колесами с тормозным механизмом, что облегчает перемещение установки и ее фиксацию.

Цифровой манометр

Цифровой манометр с высокой точностью отображает давление внутри реактора, а также передает данные на компьютер посредством специального программного обеспечения. Данные эксперимента записываются и отображаются на графике.
Теплоизоляция сосуда реактора

Теплоизоляция способна уменьшить теплопотери системы, уменьшить потребление электроэнергии, а также ускорить процесс нагрева. Теплоизоляция помогает обеспечить точное поддержание температуры внутри реактора. Перепад температур между температурой нагревателя и поверхности корпуса может составлять более 500 градусов.
Блок терморегуляции

Блок терморегуляции подбирает оптимальную мощность нагревательного элемента, что позволяет поддерживать заданную температуру на протяжении всего эксперимента. Блок оборудован специальной кнопкой, которая позволяет экстренно выключить питание установки и прекратить нагрев.
Механический подъёмник

Механический подъёмный механизм позволяет производить подъём и спуск крышки реактора, что значительно упрощает процесс выгрузки и загрузки образцов в сосуд автоклава.
Рама для фиксации компонентов

Стальная рама окрашена термостойкой порошковой краской, которая устойчива к механическим воздействиям, а также устойчива к большинству агрессивных сред. Центральная часть рамы выполнена из нержавеющей стали, а также изолирована от основного стола теплоизоляционным материалом. Рама оборудована колесами с тормозным механизмом, что облегчает перемещение установки и ее фиксацию.

Программное обеспечение

Программное обеспечение производит запись параметров эксперимента, а также позволяет управлять установкой при помощи компьютера. Программное обеспечение обеспечивает удобную настройку параметров эксперимента, а также позволяет выбирать период сохранения данных эксперимента.

Держатели для образцов

На крышке реактора имеются специальные держатели для образцов различных материалов. На горизонтальных штангах образцов имеются керамические изоляторы для размещения материала. Держатели могут быть легко удалены из крышки реактора благодаря резьбовому соединению.

Подъёмный механизм

Механический подъемный механизм позволяет легко поднимать и спускать крышку реактора, что значительно облегчает загрузку образцов в реактор. Крышка реактора имеет значительный вес (около 40 кг). Подъёмный механизм имеет разборную конструкцию, что позволяет уменьшить габариты при транспортировке

Источник бесперебойного питания

Для обеспечения стабильной работы, точного поддержания температуры, а также для предотвращения несанкционированного отключения установки и потери данных эксперимента установка может быть оборудована источником бесперебойного питания. Модель ИБП может быть выбрана Клиентом.

Комплектация
В комплект поставки входит:
- Проточный химический реактор HEAVY 5000 Series в сборе
- Вентиль игольчатый высокотемпературный 1/4'' PAE - 3 шт.
- Разрывная предохранительная мембрана - 2 шт.
- Манометр/датчик давления - 1 шт.
- Нагревательная рубашка - 1 шт.
- Механический подъемный механизм -1 шт.
- Блок управления - 1 шт.
- Рама для фиксации компонентов - 1 шт.
- Источник бесперебойного питания - 1 шт.
- Ноутбук - 1 шт.
- Трубка высокого давления - 6 м.
- Уплотнительное кольцо крышки реактора - 5 шт.
- Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Фурнитура

В стандартной комплектации установка оборудована фурнитурой высокого давления и температуры Parker Autoclave Enginiiring, которая обеспечивает герметичность и надежную работу при температурах свыше 250 градусов по шкале Цельсия. По запросу установка может оборудоваться фурнитурой другой производственной марки.
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-5000 SERIES

Опросный лист

Опции для химического реактора SET-5000 series

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
