АВТОКЛАВ С НАГРУЗОЧНЫМ МОДУЛЕМ MOTIX LOAD

Характеристики

Рабочее давление (bar)	350
Максимальное давление (bar)	400
Рабочая температура (°C)	750
Максимальная температура (°C)	800
Материал корпуса и крышки	Has C276/Inc 718
Объем (cm3)	5000
Внутренний диаметр (мм)	160
Внутренняя высота (мм)	250
Материал уплотнений	Has C276/Inc
Тип соединения крышки	На болтах

Опции

Магнитная мешалка
Линия пробоотбора
Сапфировое окошко
Рециркуляционный контур
Сенсорный блок управления
Фурнитура из Hastelloy / Titan
Управляемая фурнитура (пневмо/электро)
Автоматизация процесса (ПО под процесс)
Удаленное управление установкой

Особенности

Благодаря запатентованной технологии передачи усилия, установка позволяет проводить широкий спектр испытаний SSRT и SCC.
Использование высококачественных жаростойких сплавов позволяет проводить испытания при температуре до 800 градусов по шкале Цельсия.
Установка имеет полный комплект метрологической документации. Все датчики внесены в реестр СИ и имеют методику первичной и периодической аттестации и калибровки.

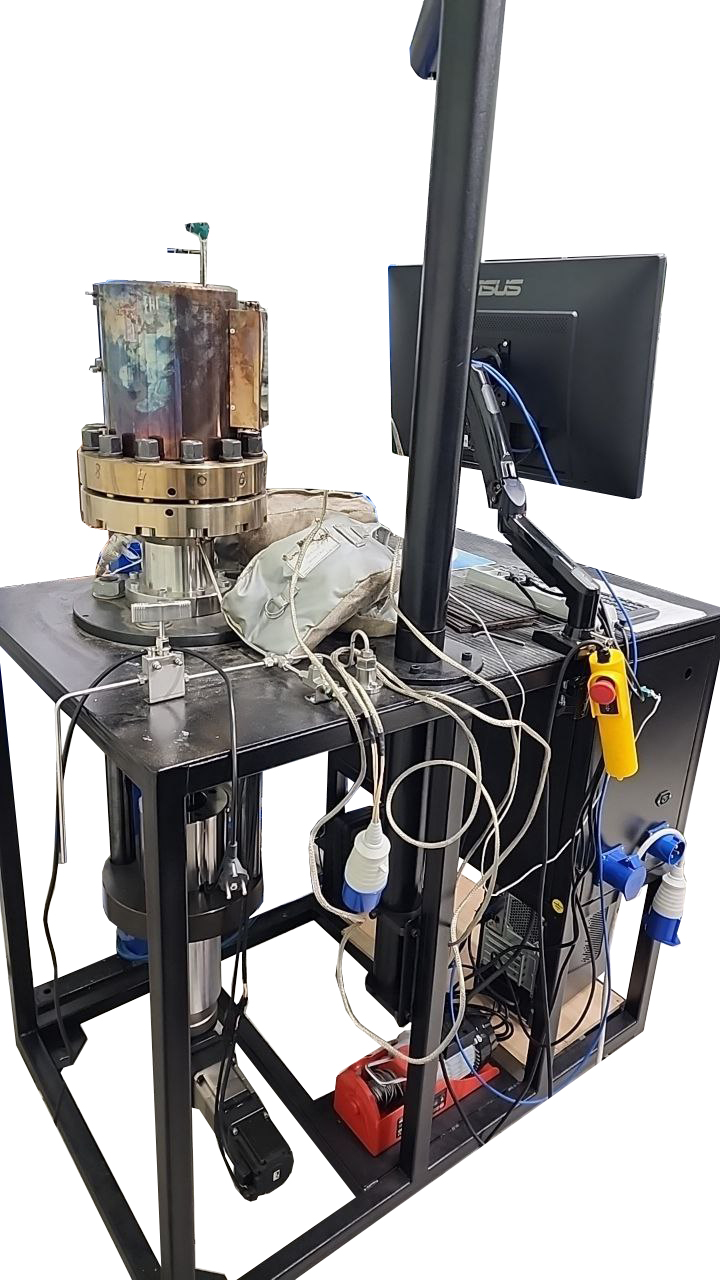

Описание автоклава с нагрузочным модулем

Автоклав с нагрузочным устройством MOTIX LOAD Series позволяет проводить испытания, связанные с исследованием коррозионного растрескивания при различном уровне напряжений в образцах (SCC), сульфидного растрескивания при различном уровне напряжений в образцах (SSCC), водородного растрескивания (HIC), а также при испытаниях на усталость.

Как правило, нагрузочный модуль автоклава представляет из себя электромеханический измерительный инструмент высокой точности, выполненный по особой технологии, что позволяет дозировать усилие и скорость его передачи на штангу с высокой точностью. В линейке нагрузочных устройств особое распространение получили модули, рассчитанные на усилие в 50 кН, однако в индивидуальном исполнении возможно создать усилие до 500 кН.

Данные испытания проходят в термобарических условиях. Автоклав с нагрузочным устройством позволяет поддерживать температуру до 750 градусов по шкале Цельсия и давление до 500 бар (при объёме автоклава 5000 см3). Чаще всего установка поставляется вместе с рециркуляционным контуром высокого давления и температуры, способным поддерживать необходимое качество теплоносителя (чаще всего деионизированной воды) и термобарические условия.

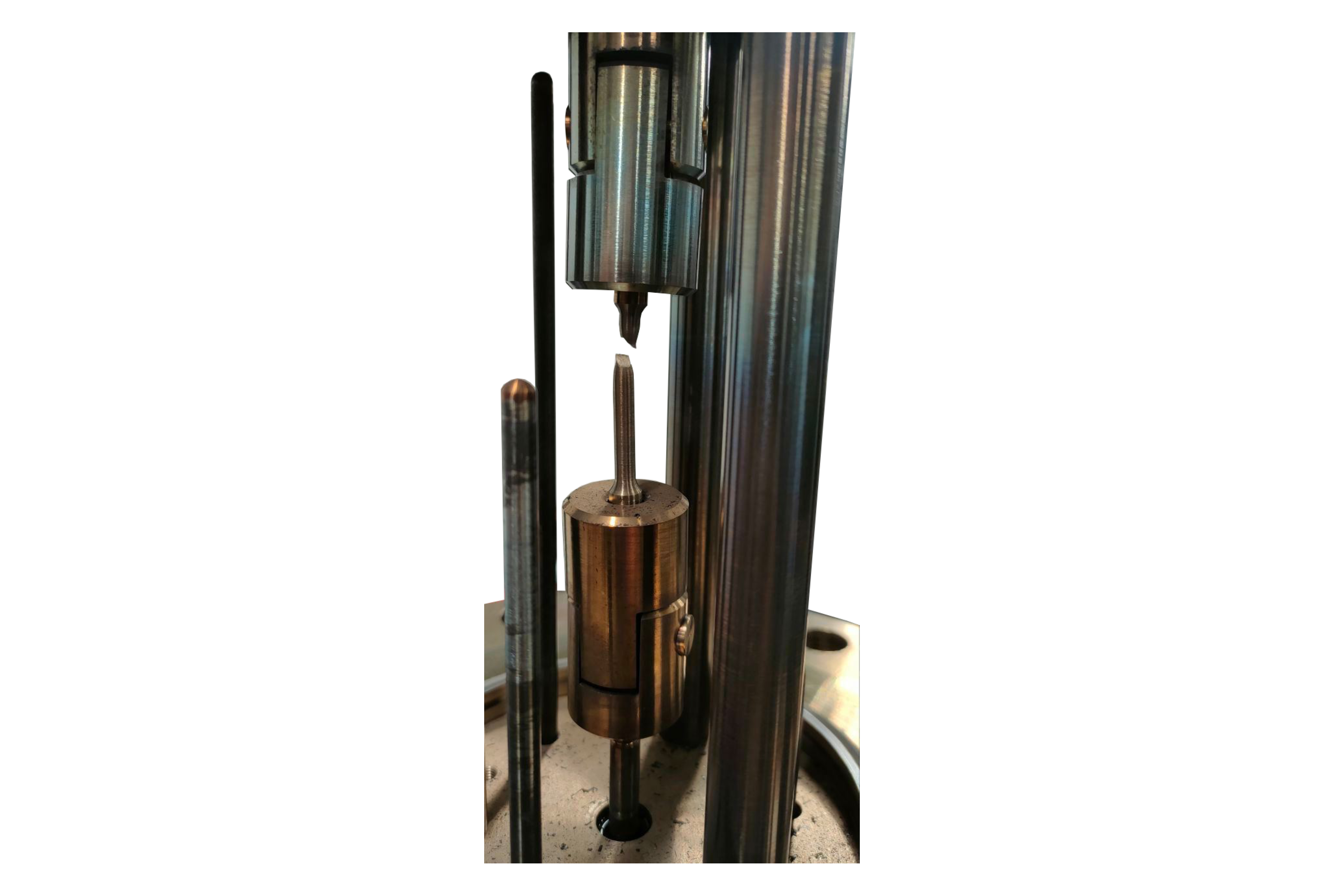

Оснастка позволяет располагать внутри автоклава плоские и цилиндрические образцы (ГОСТ 9651), сегменты труб (ГОСТ 19040), прямоугольные компактные образцы с краевой трещиной (ГОСТ 25.506).

Оставить заявку

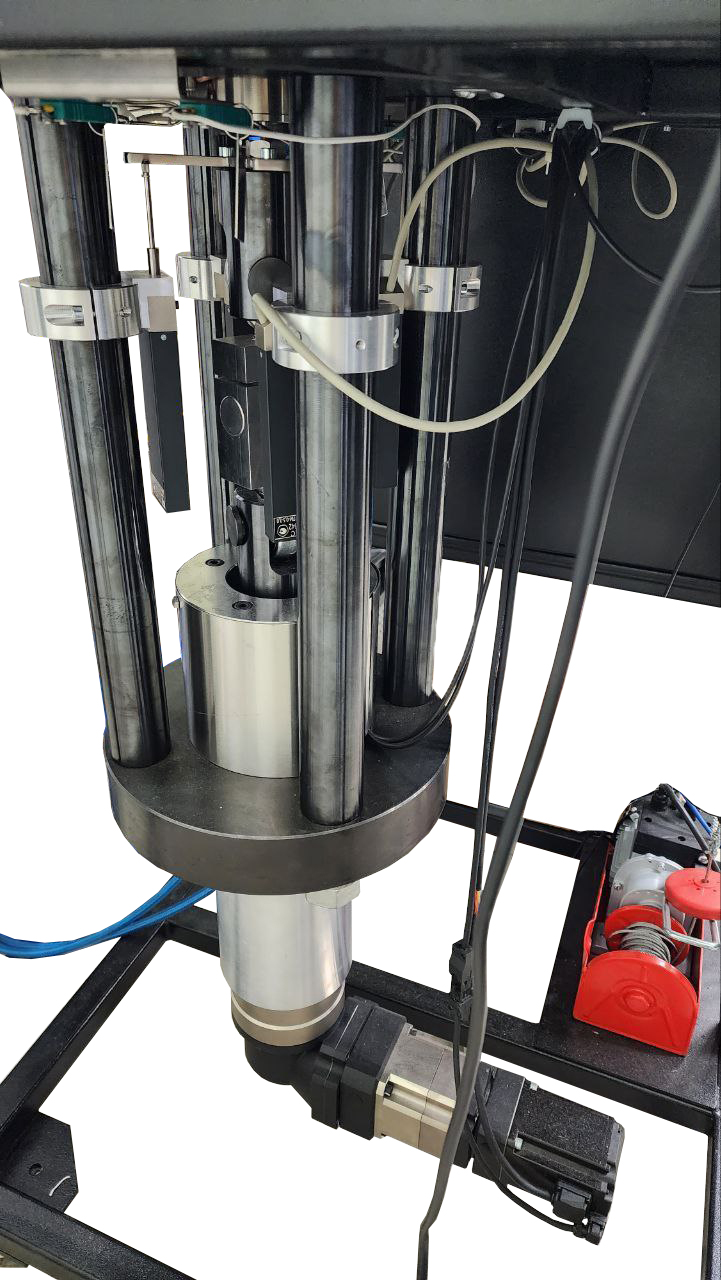

Высокоточный нагрузочный модуль

Благодаря особым шаговым двигателям и высококачественным редукторам, автоклав с нагрузочным устройством обеспечивает высокую точность измерений. Линейная скорость растяжения может варьироваться в диапазоне от 1х10е-9 мм/с до 1х3е-3 мм/с. Силовая рама исключает упругие деформации устройства в процессе эксплуатации.

Комлпектация
- Автоклав с разрывной машиной в сборе
- Комплект расходных материалов на 1 год
- Комплект запасных частей на 1 год
- Руководство по эксплуатации на русском языке
- Паспорт на русском языке
- Комплект лицензионного ПО
- Аттестат испытательного оборудования
- Комплект документации на средства измерения
Файлы

Техническое описание автоклава с нагрузочным модулем SET-SSRT/SCC Series.

Опции для автоклава с нагрузочным устройством

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
