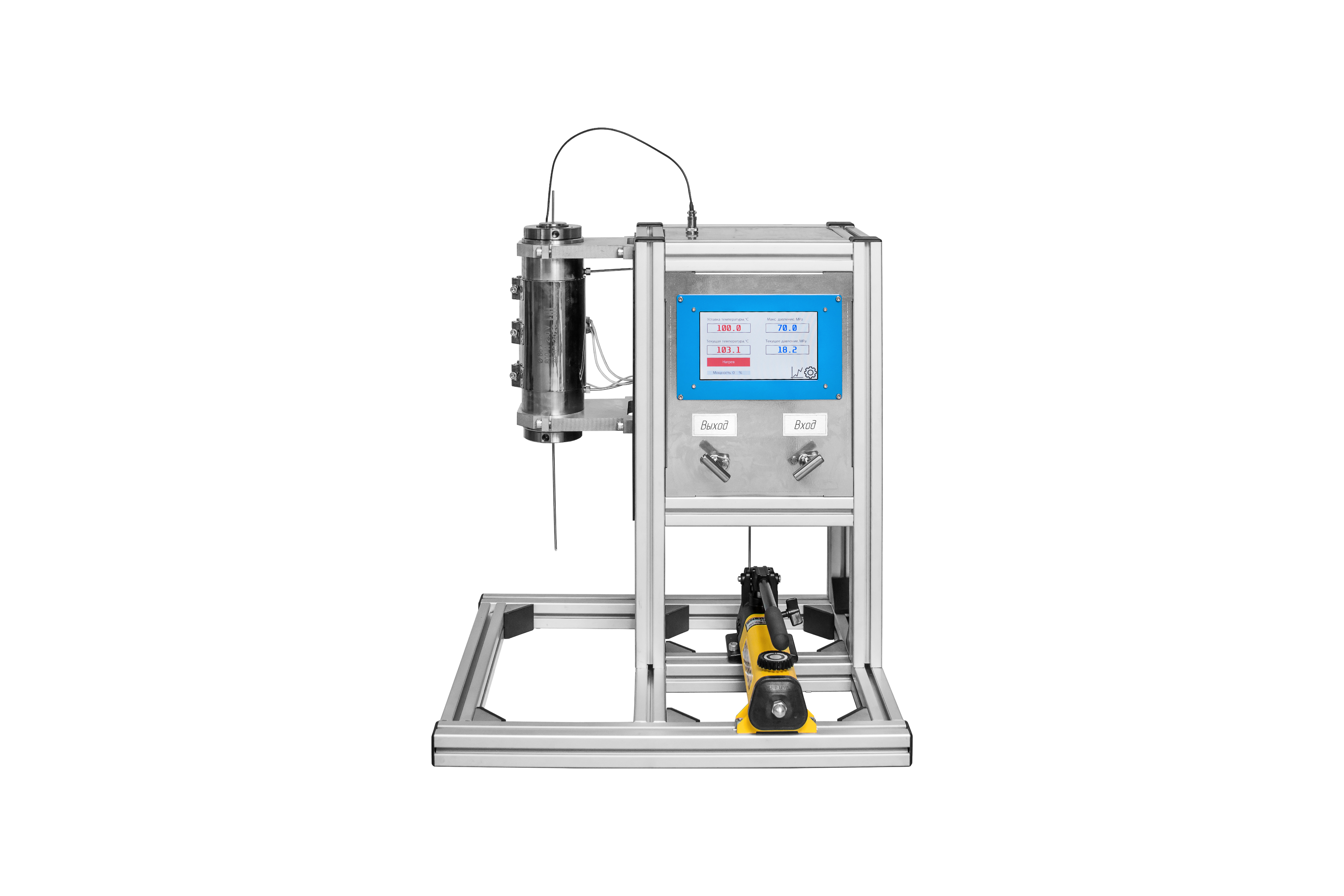

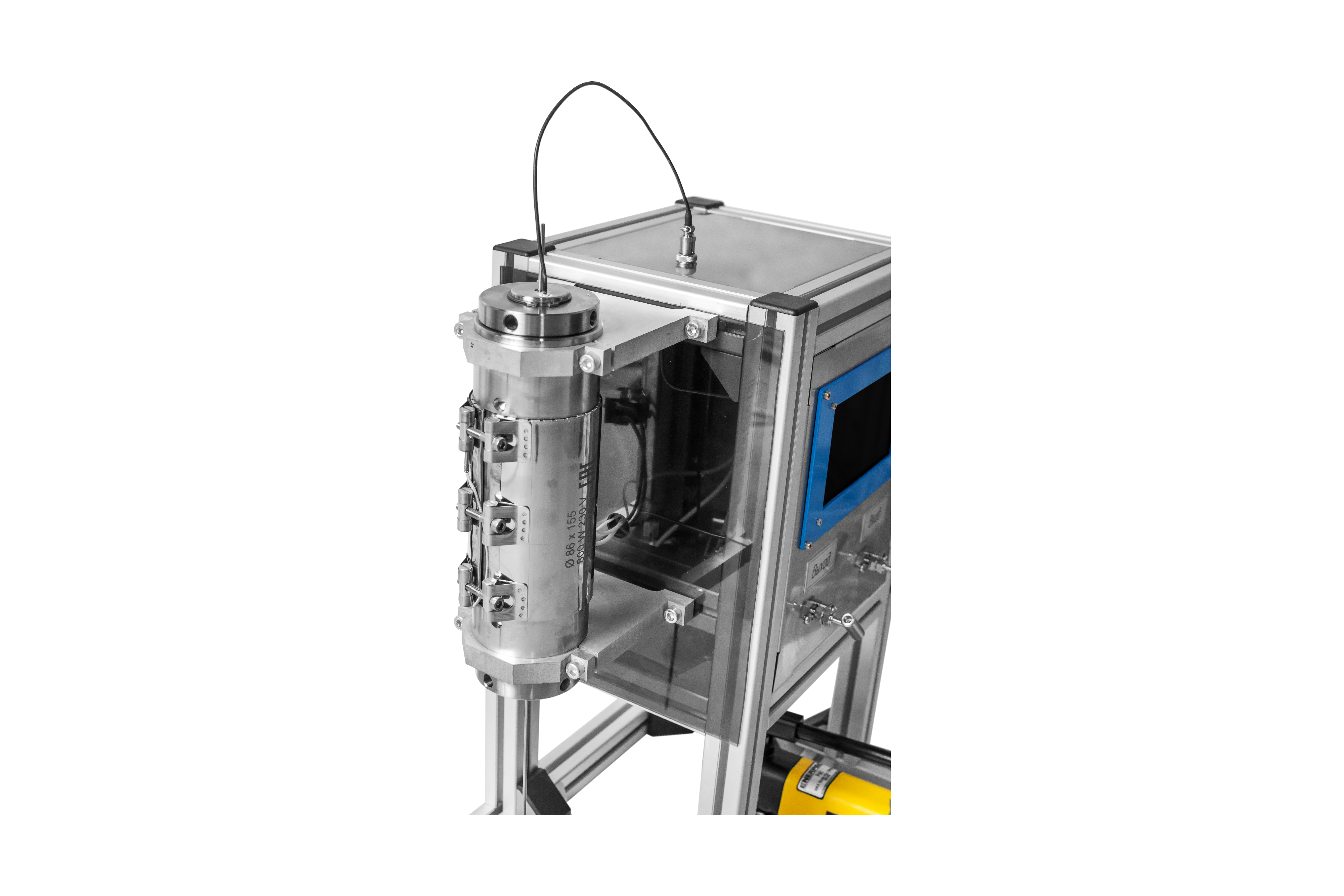

Кернодержатель SET-CHS Series

Описание кернодержателя

Кернодержатель создан с учетом всех нюансов и особенностей изучения керна при условиях имитирующих температуру и давление пластовых. Установка способна создавать как радиальное давление, так и аксиальное давление. Установка может применяться для изучения пористости и проницаемости керна. Нагревательный элемент позволяет быстро достигать заданной температуры и обеспечивать стабильность температуры на протяжении всего эксперимента. Регуляция температуры осуществляется посредством блока управления с сенсорным экраном. Установка позволяет записывать показания давления и температуры, а также отображает параметры на графике в режиме реального времени.

Кернодержатель оборудован гидравлическим насосом способным создавать давление на образец до 700 бар. Давление обжима передается на образец керна через специальную манжету из материала VITON. Опционально установка может быть оснащена манжетами из других материалов, таких как KALREZ, Buna-M, расширенный PTFE и др. Указанные материалы устойчивы к химическому и термическому воздействию, что позволяет проводить эксперименты связанные с газовой и жидкостной проницаемостью, а также эксперименты с заводнением керна.

В стандартном исполнении Кернодержатель изготавливается из нержавеющей стали марки 316. Опционально установка может быть изготовлена из Hastelloy C-276 (для работы со средами с высоким содержанием сероводорода), нержавеющей стали марки 321 и Титана ВТ6. Резьба на крышках и корпусе выполнена таким образом, чтобы обеспечить легкое закручивание и откручивание. Опционально резьба может быть покрыта медным напылением. Медное напыление значительно повысит износостойкость резьбы, а также обеспечит легкое открытие кернодержателя даже после длительных экспериментов.
