Лабораторный автоклав EASY 100 Series

Характеристики

Рабочее давление (bar)	500
Максимальное давление (bar)	550
Рабочая температура (°C)	250
Максимальная температура (°C)	270
Материал корпуса и крышки	SS 316/Has C276/Titan
Объем (cm3)	100
Внутренний диаметр (мм)	40
Внутренняя высота (мм)	80
Материал уплотнений	Графит/VITON/PTFE
Тип соединения крышки	Резбовое/На болтах

Опции

Тефлоновый стакан (применяется для агрессивных сред)
Магнитная мешалка
Линия пробоотбора
Сапфировое окошко
Наклонный механизм (переворот на 180°)
Сенсорный блок управления
Фурнитура из Hastelloy / Titan
Управляемая фурнитура (пневмо/электро)
Автоматизация процесса (ПО под процесс)
Удаленное управление установкой

Особенности

Небольшой объем автоклава способствует быстрому нагреву. Нагревательная рубашка расположена на максимальном сближении с корпусом реактора (фактически облегает корпус). Теплопотери в данной конфигурации минимальны.
Защитный кожух для нагревательной рубашки исключает возможность ожога Оператора, а также позволяет разместить теплоизоляцию вокруг реактора.
Вставка на дне реактора дает возможность легко извлекать PTFE стакан из сосуда автоклава.

Описание автоклава лабораторного

Автоклав лабораторный EASY 100 Series создан для работы с высоким давлением и температурой. Двухсоставная конструкция крышки обеспечивает удобство при работе. Центральная часть крышки автоклава имеет возможность вращаться независимо от резьбовой части, благодаря чему герметизация крышки и реактора происходит легко и быстро. В стандартном исполнении автоклав оснащен стаканом из PTFE. Корпус и крышка реактора выполнены из хромоникелевой высоколегированной нержавеющей стали с аустенитной структурой марки 321.

Лабораторный автоклав MOTIX EASY 100 Series оснащен специальной вставкой на дне реактора. Во время эксперимента происходит нагрев установки, за счет происходит температурное расширение материалов корпуса и стакана из PTFE. Вставка значительно облегчает процесс извлечения стакана из корпуса реактора. Корпус и крышка автоклава могут быть выполнены из таких материалов как Hastelloy C-276, Titan, SS316, сапфира и боросиликатного стекла. По запросу клиента материал может быть подобран индивидуально.

Автоклав лабораторный EASY 100 Series имеет специально защитное покрытие на резьбе, благодаря этому резьбовое соединение легко закручивается и откручивается. Рабочие параметры автоклава могут быть расширены по требованию Клиента. Одним из преимуществ автоклавов MOTIX является гибкость конфигураций и широкий спектр доступных опций. EASY 100 Series может поставляться как в качестве отдельного автоклава, так и в виде реакторной установки (смонтирована на раме).

Оставить заявку

Лёгок и надёжен в эксплуатации

Благодаря прецизионной подгонке деталей автоклав очень прост и удобен в эксплуатации. Резьба имеет специальное покрытие, которое обеспечивает легкое закручивание крышки и повышает износостойкость трущихся поверхностей.

Крышка автоклава

Крышка реактора состоит из двух отдельных частей. Части крышки соединены посредством подшипникового узла, за счет чего центральная часть крышки может независимо вращаться от резьбовой. В центральной части расположены входы и выхода, а также посадочное место для термопары.

Корпус автоклава

Корпус автоклава соединяется с крышкой посредством резьбы. Резьба покрыта специальным составом, обеспечивающим износостойкость поверхностей, а также уменьшающим трение. В нижней части корпуса находится проточка для гаечного ключа и вставка для извлечения стакана.

Тефлоновый стакан

Тефлоновый стакан позволяет работать с агрессивными средами. PTFE устойчив к большинству агрессивных веществ. Таблица совместимости приведена в файлах.

Уплотнительное кольцо

Уплотнительное кольцо может быть изготовлено из VITON, KALREZ, PTFE и графита. Стакан из PTFE может являться уплотнением крышки реактора (специальное исполнение).

Нагревательный элемент

Нагревательный элемент представлен в виде ТЭНа, по запросу Клиента автоклав может быть оснащен керамическим нагревательным элементом.

Защитный корпус

Корпус предназначен для защиты Оператора от нежелательных травм. Защитный корпус предусматривает размещение теплоизоляционного слоя внутри. Конструкция корпуса позволяет легко получить доступ к нагревательному элементу.

Крышка автоклава

Крышка реактора состоит из двух отдельных частей. Части крышки соединены посредством подшипникового узла, за счет чего центральная часть крышки может независимо вращаться от резьбовой. В центральной части расположены входы и выхода, а также посадочное место для термопары.
Корпус автоклава

Корпус автоклава соединяется с крышкой посредством резьбы. Резьба покрыта специальным составом, обеспечивающим износостойкость поверхностей, а также уменьшающим трение. В нижней части корпуса находится проточка для гаечного ключа и вставка для извлечения стакана.
Тефлоновый стакан

Тефлоновый стакан позволяет работать с агрессивными средами. PTFE устойчив к большинству агрессивных веществ. Таблица совместимости приведена в файлах.
Уплотнительное кольцо

Уплотнительное кольцо может быть изготовлено из VITON, KALREZ, PTFE и графита. Стакан из PTFE может являться уплотнением крышки реактора (специальное исполнение).
Нагревательный элемент

Нагревательный элемент представлен в виде ТЭНа, по запросу Клиента автоклав может быть оснащен керамическим нагревательным элементом.
Защитный корпус

Корпус предназначен для защиты Оператора от нежелательных травм. Защитный корпус предусматривает размещение теплоизоляционного слоя внутри. Конструкция корпуса позволяет легко получить доступ к нагревательному элементу.

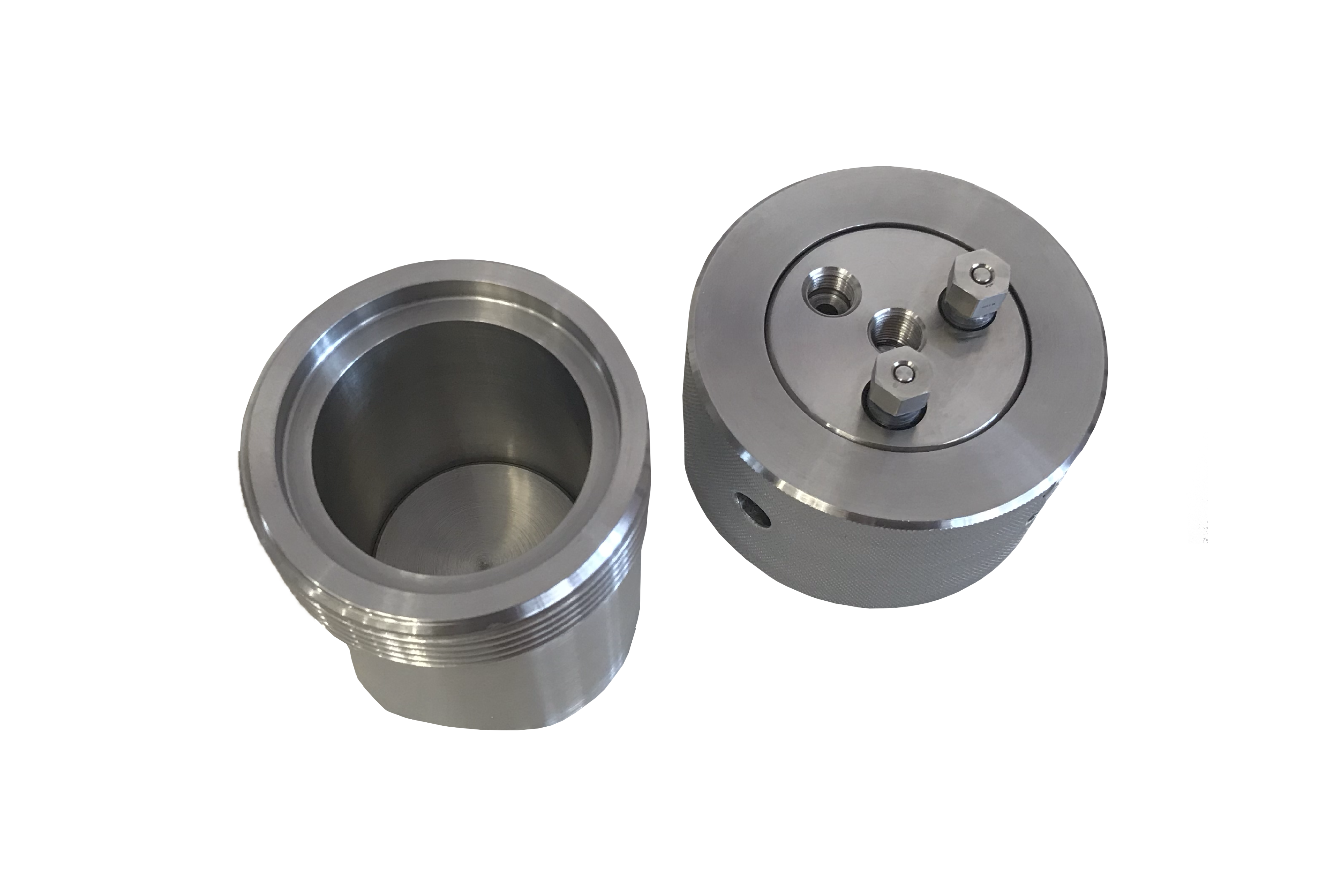

Крышка и корпус на резьбе

Крышка состоит из двух независимо вращающихся частей: центральной и резьбовой. Составные части крышки соединены подшипниковым узлом. Благодаря такой конструкции фурнитура (манометр, датчик давления, трубки высокого давления и вентили) могут оставаться неподвижными во время закручивания крышки.

Гибкость конфигураций

Любой автоклав из линейки MOTIX EASY может быть произведен в эксклюзивном исполнении в соответствии с требованиями Клиента. Наши инженеры смогут адаптировать установку и предоставить лучшее техническое решение для Вашей лаборатории.

За качество отвечаем

Химические реакторы MOTIX производятся на станках с числовым программным управлением, что позволяет обеспечивать прецизионную точность подгонки деталей. После производства все изделия проходят внутренний контроль качества, сертификацию и заводские испытания. На всю линейку автоклавов MOTIX распространяется гарантия 12 месяцев с даты ввода в эксплуатацию. Помимо основной гарантии наша компания предоставляет постгарантийную техническую поддержку.

Вставка для извлечения стакана

Для быстрого и легкого извлечения тефлонового стакана на дне реактора конструкцией предусмотрена специальная вставка. Чтобы извлечь стакан достаточно надавить на цилиндрическую вставку.

Комплектация
В комплект поставки входит:
- Лабораторный автоклав Easy 100 Series в сборе
- Вентиль игольчатый 1/8'' Fitok - 2 шт.
- Разрывная мембрана - 2 шт.
- Манометр/датчик давления - 1 шт.
- Нагревательная рубашка - 1 шт.
- PTFE стакан - 3 шт.
- Блок управления - 1 шт.
- Рама для фиксации компонентов - 1 шт.
- Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Фурнитура

Фурнитура устанавливаемая на реакторы MOTIX отвечает высоким требованиям и международным стандартам, предусмотренным для фурнитуры работающей под высоким давлением. В стандартной комплектации установка оборудуется вентилями и фитингами FITOK. По запросу Клиента может быть установлена фурнитура любого бренда.
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-100 SERIES

Опросный лист

Опции для химического реактора SET-50 series

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
