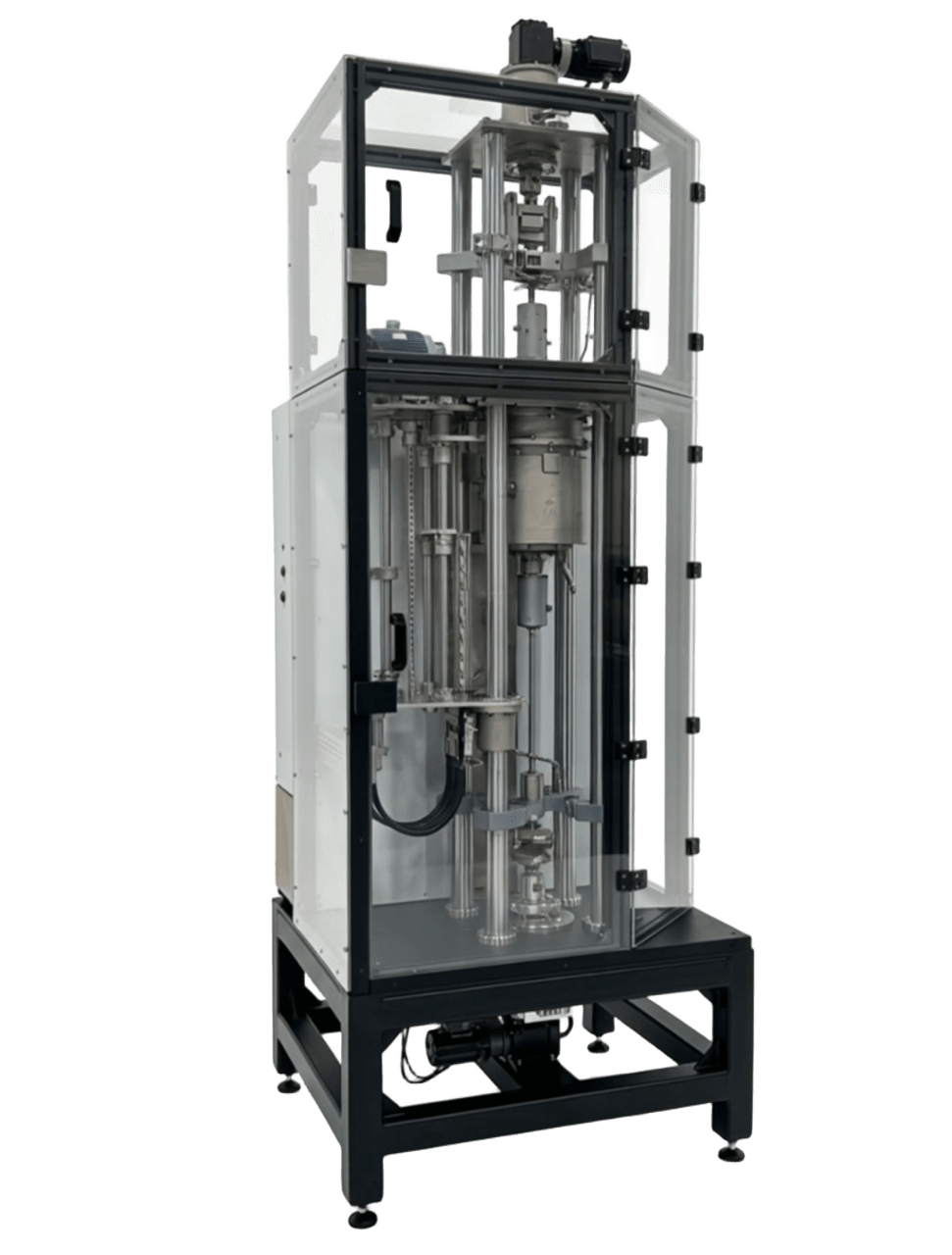

Автоклав с нагрузочным устройством

Параметр	Значение
Объём (см³):	4000
Давление (bar):	до 400
Температура (°C):	до 700
Материал:	Inconel 718
Усилие растяжения (кН):	30
Усилие сжатия (кН):	30

Система предназначена для проведения коррозионно-механических испытаний образцов конструкционных материалов различной конфигурации. Система позволяет в реальном времени контролировать показатели температуры и давления, необходимые для прогнозируемого поведения эксперимента. Автоклав предназначен для проведения исследований при давлении до 35 МПа и температуре от 25 до 700°С с возможностью нагружения образцов, располагаемых внутри автоклава на специальной оснастке до 30кН.

Каталог MOTIX LOAD CELLS

Особенности

Точная передача нагрузки

Автоклавный комплекс оборудован двумя нагрузочными модулями, а также комплектом специальной оснастки, которая позволяет передавать на образец как растягивающее усилие, так и сжимающее. Конструкция нагрузочной системы обеспечивает безлюфтовый переход от растяжения к сжатию и наоборот. Оппозитное расположение нагрузочных тяг взаимно компенсирует выталкивающую силу, за счет чего исключается необходимость компенсации выталкивающей силы при измерений усилия. В исполнительных механизмах применяется высокоточные редукторы и шарико-винтовые передачи класса С0 для воспроизведения линейного перемещения.
Совместимые образцы

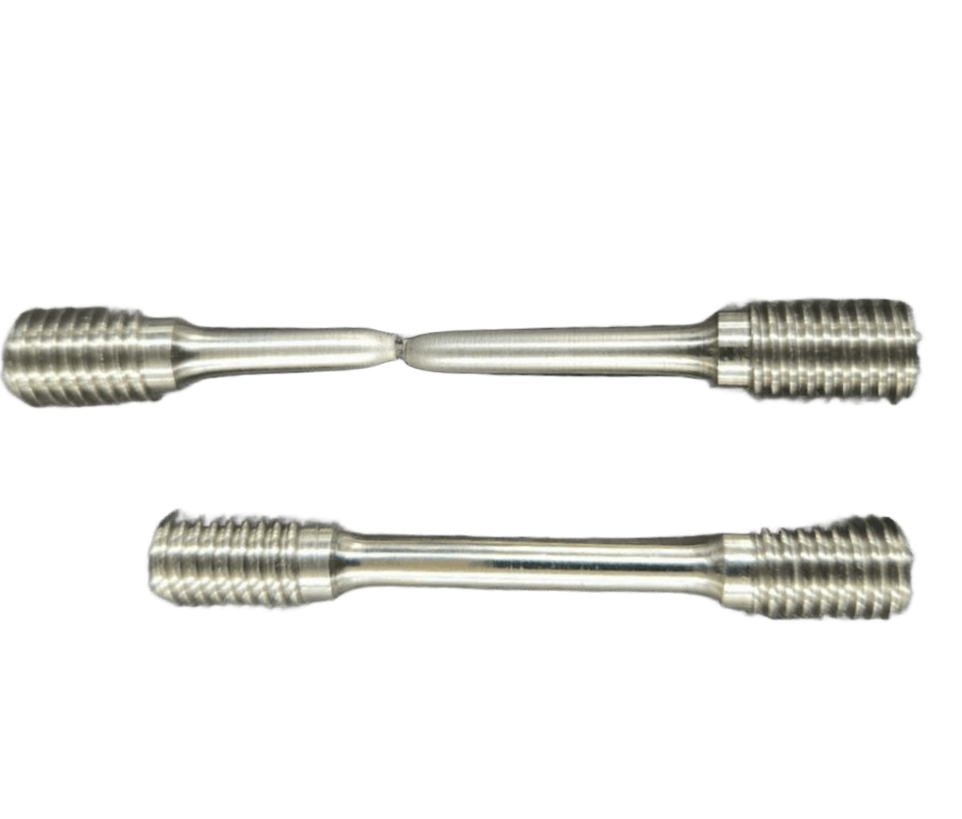

Оснастка позволяет располагать внутри автоклава плоские и цилиндрические образцы (ГОСТ 9651), сегменты труб (ГОСТ 19040), прямоугольные компактные образцы с краевой трещиной (ГОСТ 25.506). К нижней части оснастки крепления образцов по резьбе вкручивается тяга, передающая нагрузку на образы от механизма нагружения. Одним концом испытательный образец надёжно закрепляется в основании сосуда, а второй конец закреплен в захвате и направляющем стакане. Растягивающие усилие оказывается посредством нижней тяги и захвата, а сжимающее усилие передается через верхнюю тягу при помощи направляющего стакана.
Софт

Программное управление установкой состоит из трёх частей – программа управления ПЛК, панель оператора, программа на АРМ автоматизированное рабочее место (персональный компьютер). Программа управления ПЛК отвечает за непосредственное управление установкой, контроль и считывание показаний датчиков, обнаружение предупредительных и аварийных событий. Панель оператора предназначена для наблюдения за текущими показаниями датчиков, а также для запуска установки в работу в автоматическом, либо в ручном режиме. Программа на АРМ позволяет вести архив событий (ситуационные, предупредительные, аварийные), архив показаний датчиков. Алгоритм работы установки составляется в программе на АРМ.
Тип рамы

Для уплотнения сосуда (крышки и корпуса) используется самоцентрирующееся металлическое уплотнение особой конфигурации, которое значительно облегчает процесс герметизации сосуда. Уплотнение изготовлено из коррозионностойкого суперсплава inconel, что позволяет использовать систему при температуре до 700 °C. Дизайн уплотнения позволяет его эксплуатировать повторно, что значительно сокращает затраты на расходные материалы.
Доступные опции

Опционально автоклавы MOTIX® вне зависимости от типа крышки и рамы могут быть оснащены перемешивающим устройством с магнитной муфтой, циркуляционным контуром для подготовки и химического контроля среды, а также другим сопутствующим оборудованием.

Применение

Благодаря широкому диапазону настройки автоклавной системы, обеспечивается возможность проведения широкого диапазона испытаний. Доступный диапазон частот нагружения при проведении на коррозионную усталость (CF) составляет от 10^-3 до 2 Гц. Скорость деформирования (например при испытаниях CERT, SSRT) от 1*10^-8 до 1*10^-1 мм/с. Воспроизводимость показателей с точностью более 0,1%.

Оставить заявку

Опросный лист для лабораторных реакторов MOTIX®

Если в ходе заполнения опросного листа возникли вопросы, наши специалисты проконсультируют и помогут определиться с выбором исходя из существующих задач.

Вы можете заполнить форму опросного листа на сайте или скачать бланк и после заполнения направить его Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

Опросный лист

Базовые модели лабораторных автоклавов

Партийные номера Easy · каталог по клику

Партийный номер	Давление (бар)	Температура (°C)	Объём (см³)	Тип крышки (варианты)	Тип запирания (варианты)	Тип уплотнения (варианты)

В таблице представлены только базовые конфигурации лабораторных автоклавов MOTIX® серии Easy. Партийные номера указаны без опционального оборудования.

Оставить заявку

Реализованные кейсы лабораторных автоклавов

Easy 50 series

Лабораторная установка небольшого объёма с тефлоновым стаканом. Быстро достигает и точно поддерживает заданные параметры.

Объём (cm3)	50
Давление (bar)	500
Температура (°C)	250

EASY 100 Series

Реактор с быстросъёмной крышкой. Центральная часть крышки автоклава может независимо вращаться от резьбовой части.

Объём (cm3)	100
Давление (bar)	500
Температура (°C)	250

EASY 500 Series

Установка среднего объёма отлично подойдет для реакций требующих перемешивание верхнеприводной магнитной мешалкой.

Объём (cm3)	500
Давление (bar)	1000
Температура (°C)	850

MID 1000 Series

Автоклав для реализации взрывного гидролиза. Установка оборудована приемным баком и донным электромагнитным вентилем.

Объём (cm3)	1000
Давление (bar)	100
Температура (°C)	250

MID 1500 SERIES

Химический реактор с жидкостным термостатом. Обеспечивает плавный набор и точное поддержание заданной температуры.

Объём (cm3)	1500
Давление (bar)	400
Температура (°C)	250

MID 2000 Series

Лабораторный реактор с магнитной мешалкой, контуром охлаждения, пневматическим подъёмным механизмом и системой наклона.

Объём (cm3)	2000
Давление (bar)	500
Температура (°C)	600

HEAVY 5000 Series

Химический реактор с вместительным внутренним пространством. Позволяет размещать внутри образцы материалов.

Объём (cm3)	5000
Давление (bar)	250
Температура (°C)	350

Heavy TWIN LOAD SERIES

Автоклав с нагрузочным устройством (растяжение + сжатие) для CERT, SSRT, CF и SCS испытаний в термобарических условиях с обновляющейся средой

Объём (cm3)	4000
Давление (bar)	400
Температура (°C)	700

HEAVY E3 Series

Исследовательская система сверхкритической флюидной экстракции позволит эффективно получать экстракты в автоматическом режиме.

Объём (cm3)	5000
Давление (bar)	600
Температура (°C)	450

HEAVY LOAD Series

Автоклав с нагрузочным устройством для CERT, SSRT, CF и SCC испытаний в термобарических условиях с постоянно обновляющейся средой.

Объём (cm3)	5000
Давление (bar)	400
Температура (°C)	700

HEAVY SCW/CSC Series

Циркуляционный контур для коррозионных испытаний в сверхкритической водной среде.

Объём (cm3)	5000
Давление (bar)	400
Температура (°C)	800

Heavy HUH SERIES

Гидравлическая камера предназначена для проведения гидравлических испытаний в условиях избыточного гидростатического и гидродинамического давления.

Объём (cm3)	13000
Давление (bar)	1000
Температура (°C)	н.у.

Дополнительное оборудование для химических реакторов

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
