Химический реактор для взрывного гидролиза MID 1000 Series

Характеристики
Рабочее давление (bar) 100
Максимальное давление (bar) 150
Рабочая температура (°C) 250
Максимальная температура (°C) 270
Материал корпуса и крышки SS 316/Has C276/Titan
Объем (cm3) 1000
Объем приемного бака (cm3) 150 000
Внутренний диаметр (мм) 80
Внутренняя высота (мм) 200
Материал уплотнений Графит/VITON/PTFE
Тип соединения крышки Резбовое/На болтах
Внутренний диаметр клапана (мм) 40
Время открытия клапана (мс) 20
Особенности
  • Автоклав для реализации процесса взрывного гидролиза позволяет реализовать гидровзрыв в лабораторных условиях. Взрывной гидролиз может применяться для расщепления пористых пропитываемых водяным паром тел (например древесных опилок).
  • Автоклав оборудован донным электромагнитным клапаном (ID=40 мм). Клапан способен полностью открываться за 20 мс. Сброс перегретого водяного пара происходит в условиях высокого давления (до 150 бар) и высокой температуры (до 270 градусов по шале Цельсия).

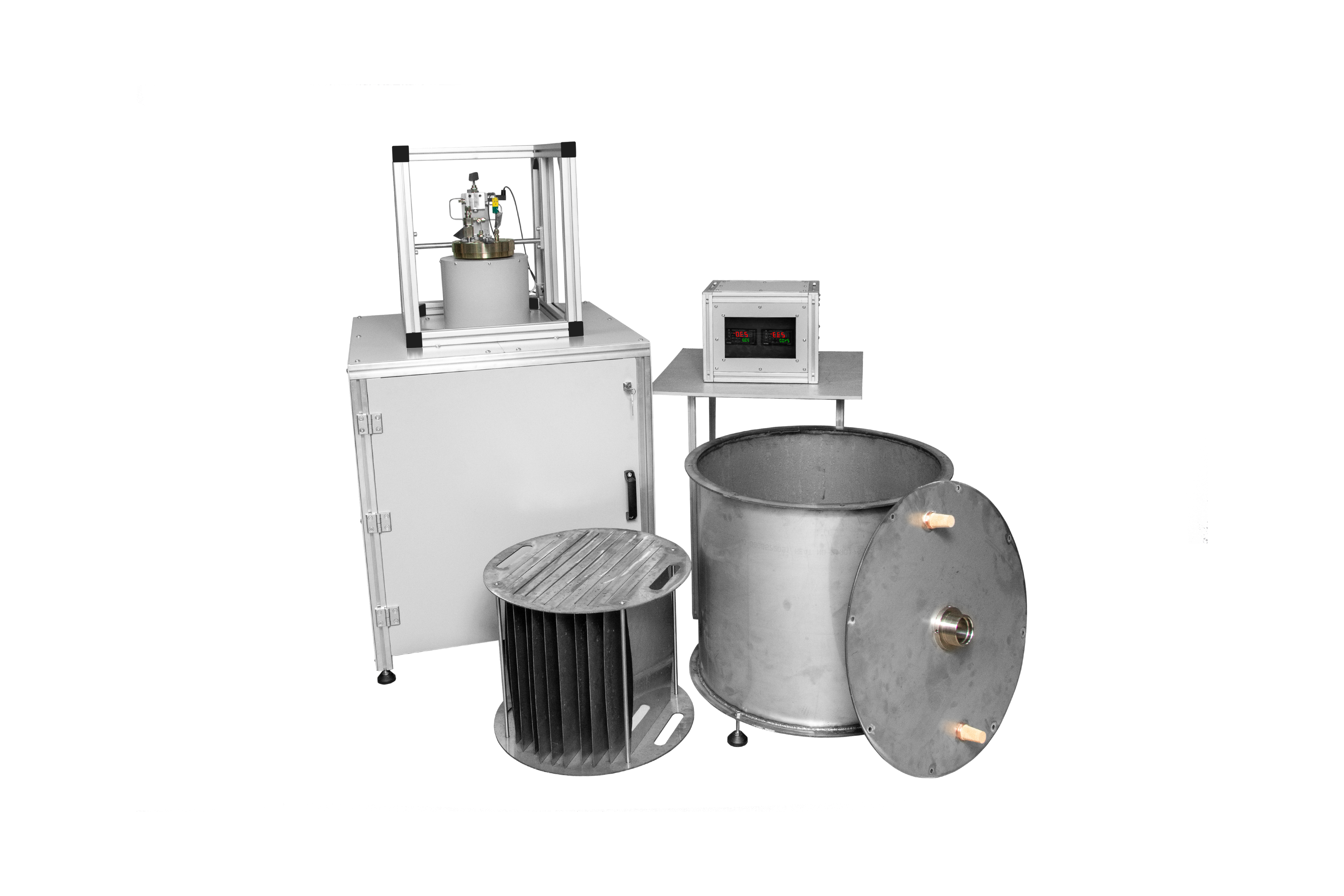

  • Установка оборудована приемным баком объемом 150 литров, выполненным из нержавеющей стали. Приемный включает в себя пластины для конденсации пара. На верхней крышке приемного бака имеются перепускные сетчатые фильтры для выравнивания давления в баке с атмосферным. В нижней части приемного бака расположен сливной кран.
Опции
  • Тефлоновый стакан (применяется для агрессивных сред)
  • Магнитная мешалка
  • Линия пробоотбора
  • Сапфировое окошко
  • Наклонный механизм (переворот на 180°)
  • Сенсорный блок управления
  • Фурнитура из Hastelloy / Titan
  • Управляемая фурнитура (пневмо/электро)
  • Автоматизация процесса (ПО под процесс)
  • Удаленное управление установкой
  • Донный электромагнитный клапан (ID=40 мм)

Описание химического реактора

Химический реактор для реализации процесса взрывного гидролиза MID 1000 Series позволяет производить гидровзрыв в лабораторных условиях. Установка оборудуется донным электромагнитным клапаном, а также приемным баком для сбрасываемого пара. В приемном баке расположены радиаторные пластины для ускоренной конденсации вышедшего пара. Управление экспериментом может происходить удаленно посредством программного обеспечения инсталлированного на ПК. Процесс взрывного гидролиза применяется для расщепления различных пористых, пропитываемых водяным паром тел, таких как древесные опилки.

Химический реактор MID 1000 SERIES может поставляться в комплекте с контейнерами для загрузки материала. После помещения контейнера в корпус реактора и герметизации системы создаются термобарические условия в среде водяного пара (до 150 бар и 270 °C). После достижения необходимых условий, оператор дает команду к открытию донного клапана. Весь пар мгновенно выходит в приемный бак, после чего процесс взрывного гидролиза считается завершенным.

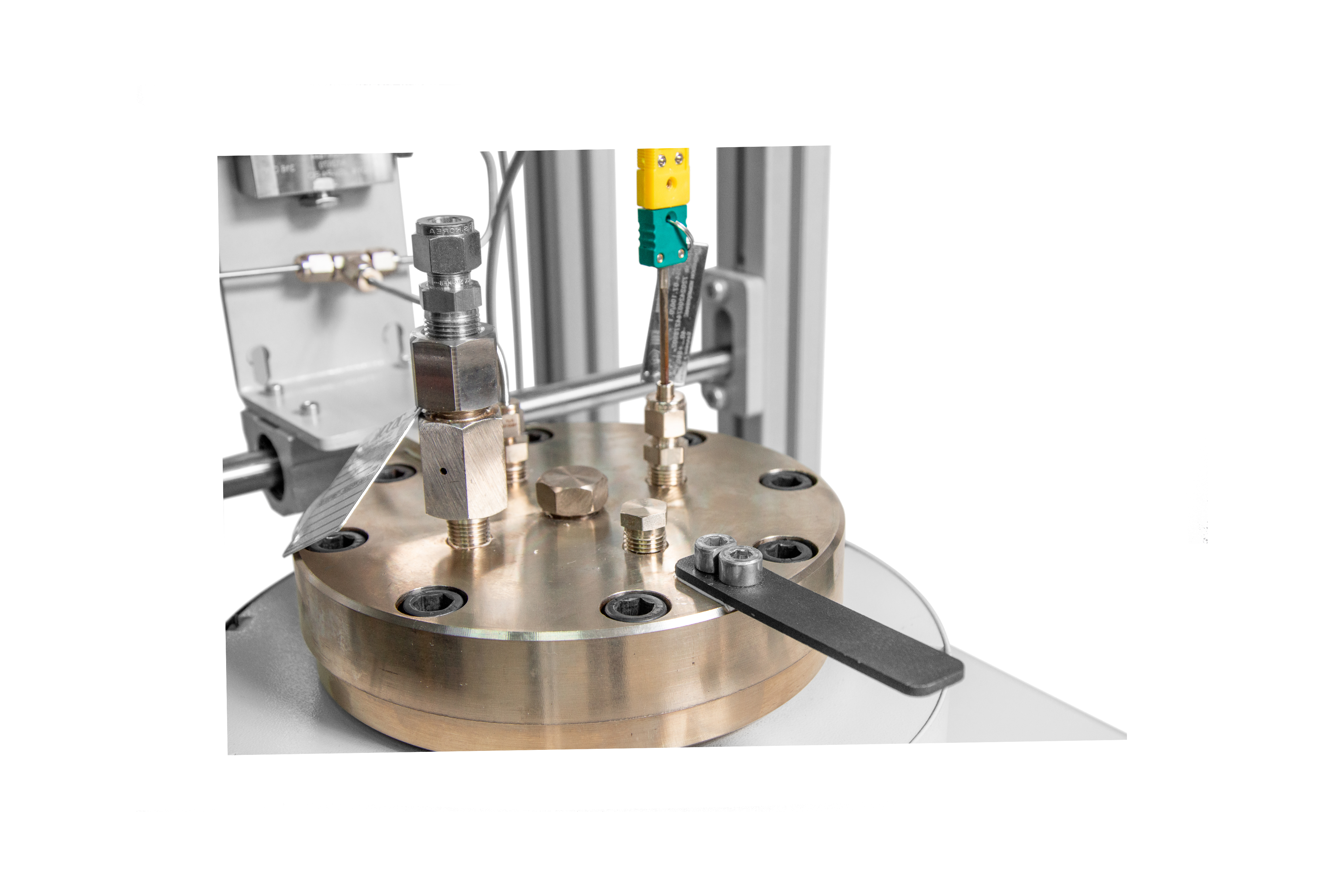

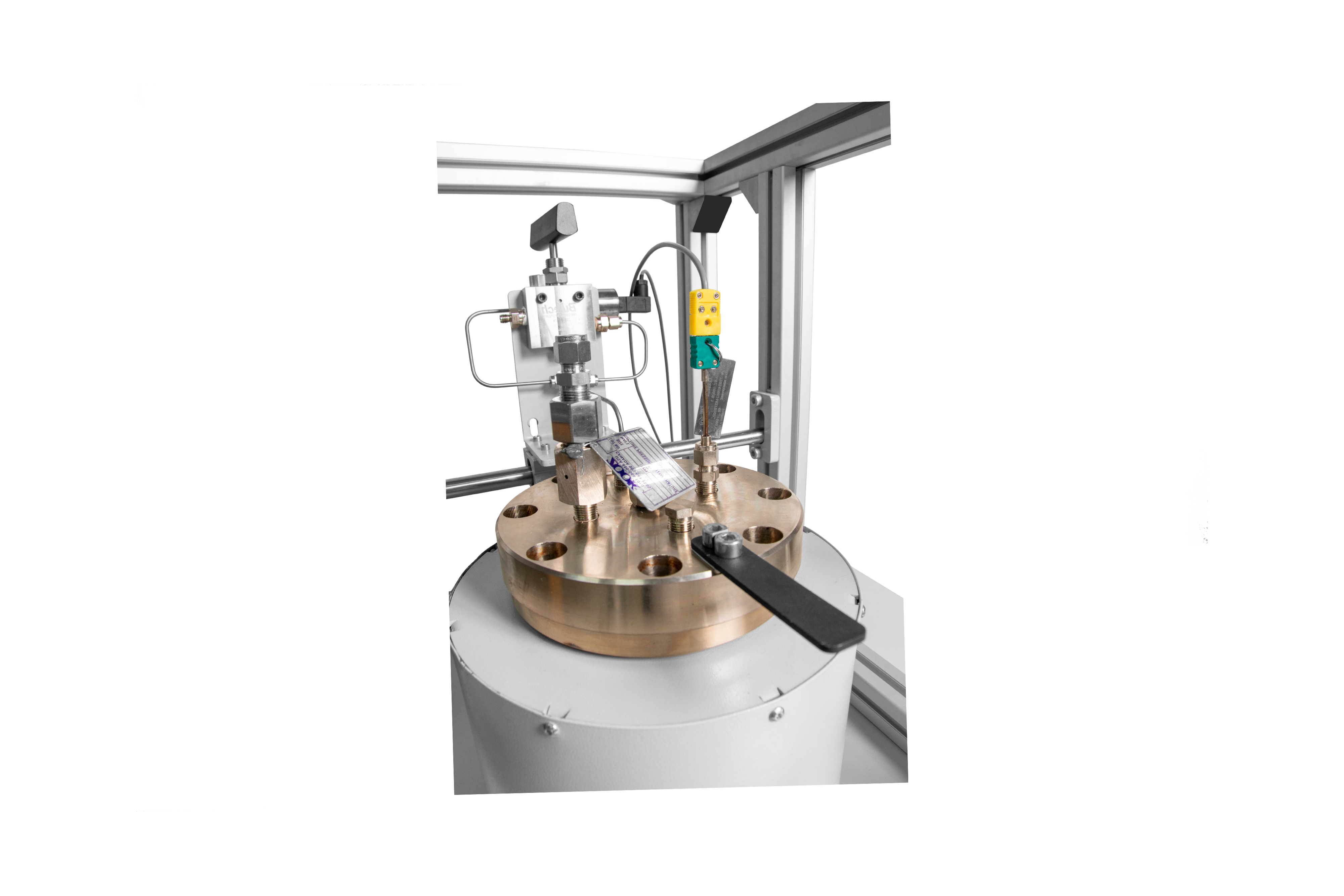

Крышка химического реактора для реализации процесса взрывного гидролиза  закреплена на поворотной направляющей. Такие компоненты установки, как разрывная мембрана, вентили , датчики давления и другие элементы закреплены на интегрированной раме и обеспечивают удобную загрузку и выгрузку материала из реактора. Блок управления позволяет как управлять установкой, так и производить запись параметров эксперимента, а также экспортировать данные на USB носители и ПК.



Уплотнение крышки реактора

Особая конструкция посадочных мест под уплотнительные кольца позволяет использовать различные типы уплотнительных колец с одним и тем же реактором. Это значительно расширяет возможности реактора в области температурного диапазона. Таким образом, при использовании графитовых уплотнений реактор может работать с температурой до 700 °C.

Датчик температуры

Установка оборудована двумя датчиками температуры, это необходимо для корректной работы нагревательной рубашки. Один датчик расположен непосредственно в нагревательном элементе, а второй находится максимально близко к внутренней среде.

Разрывная мембрана

Разрывная мембрана служит для предотвращения разрушения сосуда реактора. Разрывная мембрана инсталлирована на раме таким образом, чтобы оператор мог безопасно работать с установкой. Крепление разрывной мембраны позволяет беспрепятственно получать доступ к внутренниму содержимому сосуда реактора.

Датчик давления / Манометр

Химический ректор для реализации взрывного гидролиза SET-1000 Series оснащен датчиком давления, благодаря чему блок управления имеет возможность записывать параметры эксперимента, а также предупреждать оператора о превышении заданных параметров при неконтролируемом росте давления во время эксперимента.

Нагревательная рубашка

Нагревательная рубашка состоит из нагревательного элемента, смонтированного с минимальным зазором от корпуса автоклава, теплоизоляции и защитного кожуха. Теплоизоляция позволяет уменьшить теплопотери и ускорить нагрев, а также защитить оператора от ожога.

Приемный бак для пара

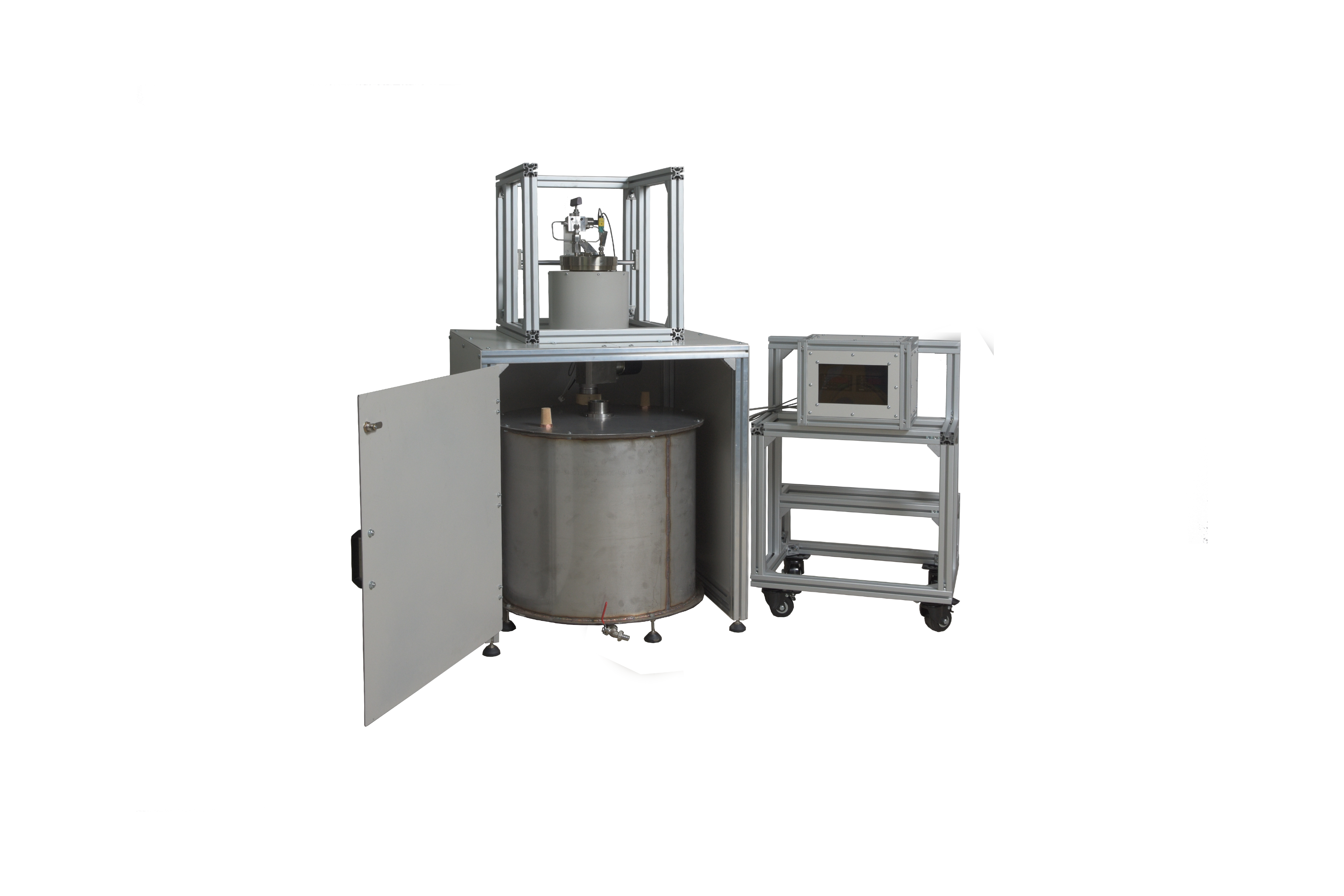

Приемный бак необходим для безопасного сброса перегретого бара. Бак оборудован перепускными сетчатыми фильтрами, благодаря которым давление в баке выравнивается с атмосферным. Подключение бака к установке удобно при помощи резьбовой накидной гайки.

Алюминиевая рама

Алюминиевый каркас позволяет прочно фиксировать все элементы установки. Корпус реактора выполнен таким образом, чтобы обеспечивать удобный и быстрый доступ ко всем компонентам установки.

Радиатор для конденсации

Радиатор предназначен для ускорения конденсации водяного пара. Радиатор устанавливается в приемный бак. Пластины изготовлены из нержавеющей стали, которая устойчива к коррозии.

Блок управления установкой

Блок управления позволяет управлять установкой. Кроме того блок управления позволяет производить запись основных параметров эксперимента.

  • Датчик температуры

    Установка оборудована двумя датчиками температуры, это необходимо для корректной работы нагревательной рубашки. Один датчик расположен непосредственно в нагревательном элементе, а второй находится максимально близко к внутренней среде.

  • Разрывная мембрана

    Разрывная мембрана служит для предотвращения разрушения сосуда реактора. Разрывная мембрана инсталлирована на раме таким образом, чтобы оператор мог безопасно работать с установкой. Крепление разрывной мембраны позволяет беспрепятственно получать доступ к внутренниму содержимому сосуда реактора.

  • Датчик давления / Манометр

    Химический ректор для реализации взрывного гидролиза SET-1000 Series оснащен датчиком давления, благодаря чему блок управления имеет возможность записывать параметры эксперимента, а также предупреждать оператора о превышении заданных параметров при неконтролируемом росте давления во время эксперимента.

  • Нагревательная рубашка

    Нагревательная рубашка состоит из нагревательного элемента, смонтированного с минимальным зазором от корпуса автоклава, теплоизоляции и защитного кожуха. Теплоизоляция позволяет уменьшить теплопотери и ускорить нагрев, а также защитить оператора от ожога.

  • Приемный бак для пара

    Приемный бак необходим для безопасного сброса перегретого бара. Бак оборудован перепускными сетчатыми фильтрами, благодаря которым давление в баке выравнивается с атмосферным. Подключение бака к установке удобно при помощи резьбовой накидной гайки.

  • Алюминиевая рама

    Алюминиевый каркас позволяет прочно фиксировать все элементы установки. Корпус реактора выполнен таким образом, чтобы обеспечивать удобный и быстрый доступ ко всем компонентам установки.

  • Радиатор для конденсации

    Радиатор предназначен для ускорения конденсации водяного пара. Радиатор устанавливается в приемный бак. Пластины изготовлены из нержавеющей стали, которая устойчива к коррозии.

  • Блок управления установкой

    Блок управления позволяет управлять установкой. Кроме того блок управления позволяет производить запись основных параметров эксперимента.

Электромагнитный клапан

Электромагнитный клапан особого исполнения позволяет работать с паром при высоком давлении и температуре (150 бар, 270 °C). Внутренний условный диаметр составляет 40 мм, что обеспечивает быстрый выход пара. Клапан способен открываться мгновенно - время полного открытия 20 мс.

Унифицированные соединения

Крышка и корпус реактора могут уплотнятся различными типами уплотнений, это значительно расширяет возможности установки.

Резьбы на установке унифицированы. Вместо приемного бака могут быть установлены резонаторы, разрывные мембраны и другие устройства.

Удаленное управление

Установка MID 1000 Series может оборудоваться блоком удаленного управления. Так эксперимент может быть проведен и записан удаленно через сеть. Оператору не обязательно находится вблизи установки.

Легкая загрузка материала

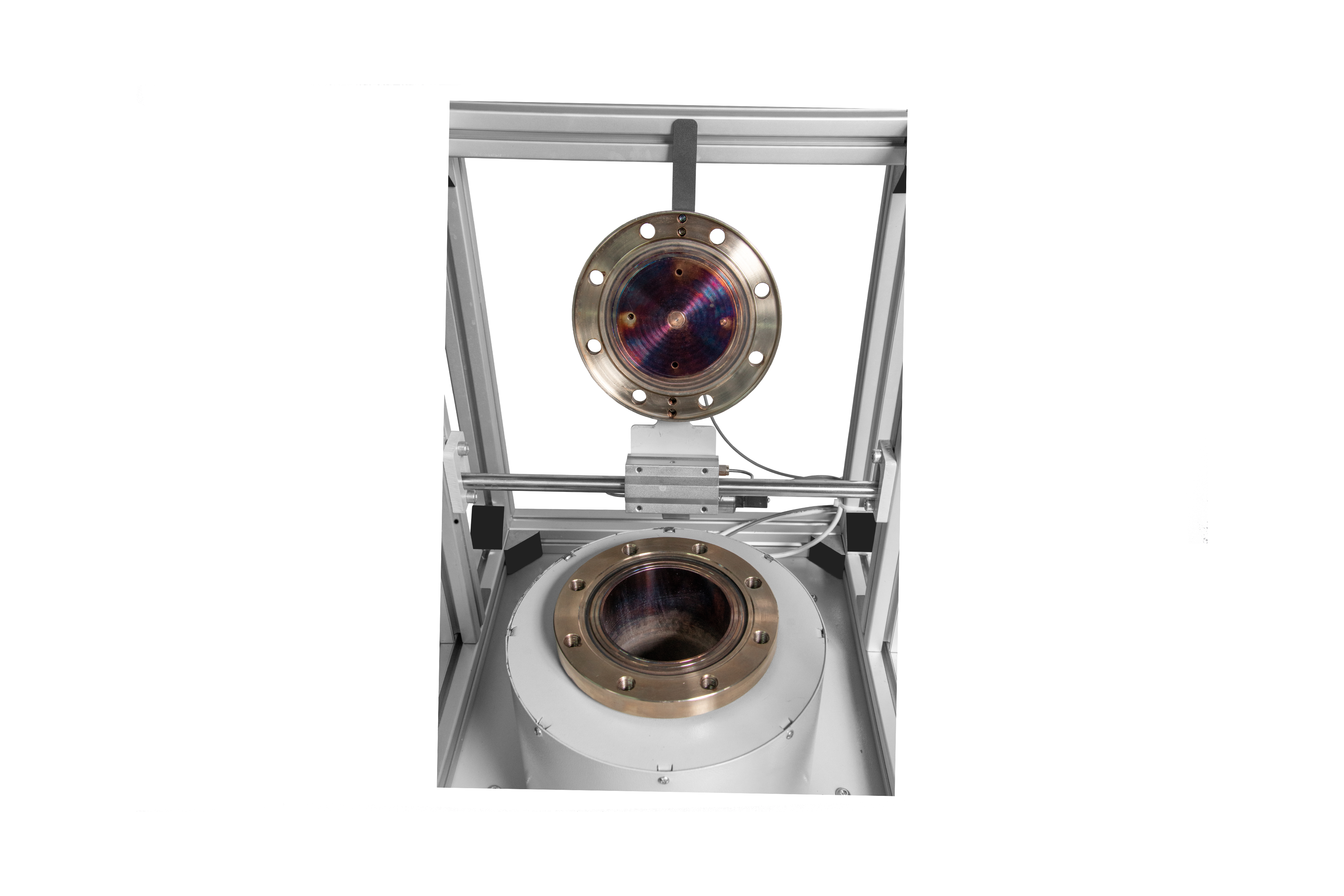

Все компоненты крышки реактора закреплены на интегрированной раме. Все компоненты могут перемещаться свободно вместе с крышкой. Благодаря этому помещать материал в камеру автоклава легко и быстро.

  • Комплектация

    В комплект поставки входит:

    • Химический реактор MID 1000 Series в сборе
    • Вентиль игольчатый 1/8'' Butech - 2 шт.
    • Разрывная предохранительная мембрана - 2 шт.
    • Манометр/датчик давления - 1 шт.
    • Нагревательная рубашка - 1 шт.
    • Приемный бак 150 л. - 1 шт.
    • Электромагнитный клапан - 1 шт.
    • Блок управления - 1 шт.
    • Рама для фиксации компонентов - 1 шт.
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Фурнитура

    В стандартной комплектации установка оборудована фурнитурой высокого давления и температуры FITOK. Фурнитура FITOK отвечает самым высоким требованиям и гарантирует безопасную работу на протяжении всего срока службы.

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-1000 SERIES

    Опросный лист

Опции для химического реактора MID 1000 series

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
