Химический реактор с термостатом MID 1500

Характеристики

Рабочее давление (bar)	400
Максимальное давление (bar)	500
Рабочая температура (°C)	250
Максимальная температура (°C)	260
Материал корпуса и крышки	SS 316/Has C276/Titan
Объем (cm3)	2000
Внутренний диаметр (мм)	110
Внутренняя высота (мм)	210
Материал уплотнений	Графит/VITON/PTFE
Тип соединения крышки	Резбовое/На болтах

Опции

Магнитная мешалка
Наклонный механизм
Размещение портов на дне реактора
Тефлоновым стакан
Контейнер для материала
Насос высокого давления
Электрическая нагревательная рубашка

Особенности

Благодаря жидкостной нагревательной рубашке обеспечивается плавный выход на заданную температуру и точное поддержание на протяжении всего эксперимента.
Жидкостная рубашка имеет съёмную конструкцию, что позволяет производить обслуживание и чистку компонентов установки.
Крышка на резьбе легко уплотняет реактор и просто снимается.
Линии имеют дополнительную теплоизоляцию, что уменьшает тепло-потери и ускоряет нагрев.

Описание химического реактора с термостатом

Химический реактор с термостатом является незаменимым решением, когда важно поддерживать стабильную температуру длительный период времени. Особая жидкостная система нагрева позволяет использовать автоклав при температурах до 250 °C. В стандартном исполнении установка имеет три датчика температуры. Два датчика расположены на корпусе, один датчик расположен в нагревательной ванне термостата. Наличие трех датчиков обеспечивает высокую точность поддержания температуры внутри системы.

Химический реактор с термостатом в стандартном исполнении имеет крышку на резьбовом соединении, благодаря чему возможна легкая и удобная герметизация автоклава. Крышка автоклава оборудована рядом уплотнений, что гарантирует абсолютную герметичность системы. На лицевой панели установки имеются вентили управления линиями высокого давления. На линии выхода имеется предохранительный клапан, предотвращающий нежелательный рост давления.

Управление химическим реактором с термостатом осуществляется посредством специального программного обеспечения. Блок управления опционально может оборудоваться системой искрозащиты. По запросу возможно реализовать управление сразу несколькими установками посредством одного блока управления. Данные регулярно записываются на протяжении всего эксперимента. Установка имеет достаточный внутренний объём, что позволяет размещать образцы материалов. Опционально с установкой поставляется набор контейнеров для загрузки материала.

Оставить заявку

Система уплотнения крышки

Крышка автоклава имеет три контура уплотнения. Особая конструкция уплотнений обеспечивает легкое закручивание крышки, так как герметичность обеспечивается не за счет затягивания крышки. уплотнительный кольцо в стандартном исполнении изготавливаются из таких материалов как VITON и PTFE.

Датчик давления

Датчик давления передает зафиксированные показания на блок управления, где они обрабатываются и выводятся на экране ПК.

Перепускной клапан

Перепускной клапан защищает систему от механических повреждений, вызванных чрезмерным ростом давления. При превышении заданных параметров клапан стравит лишнее давление.

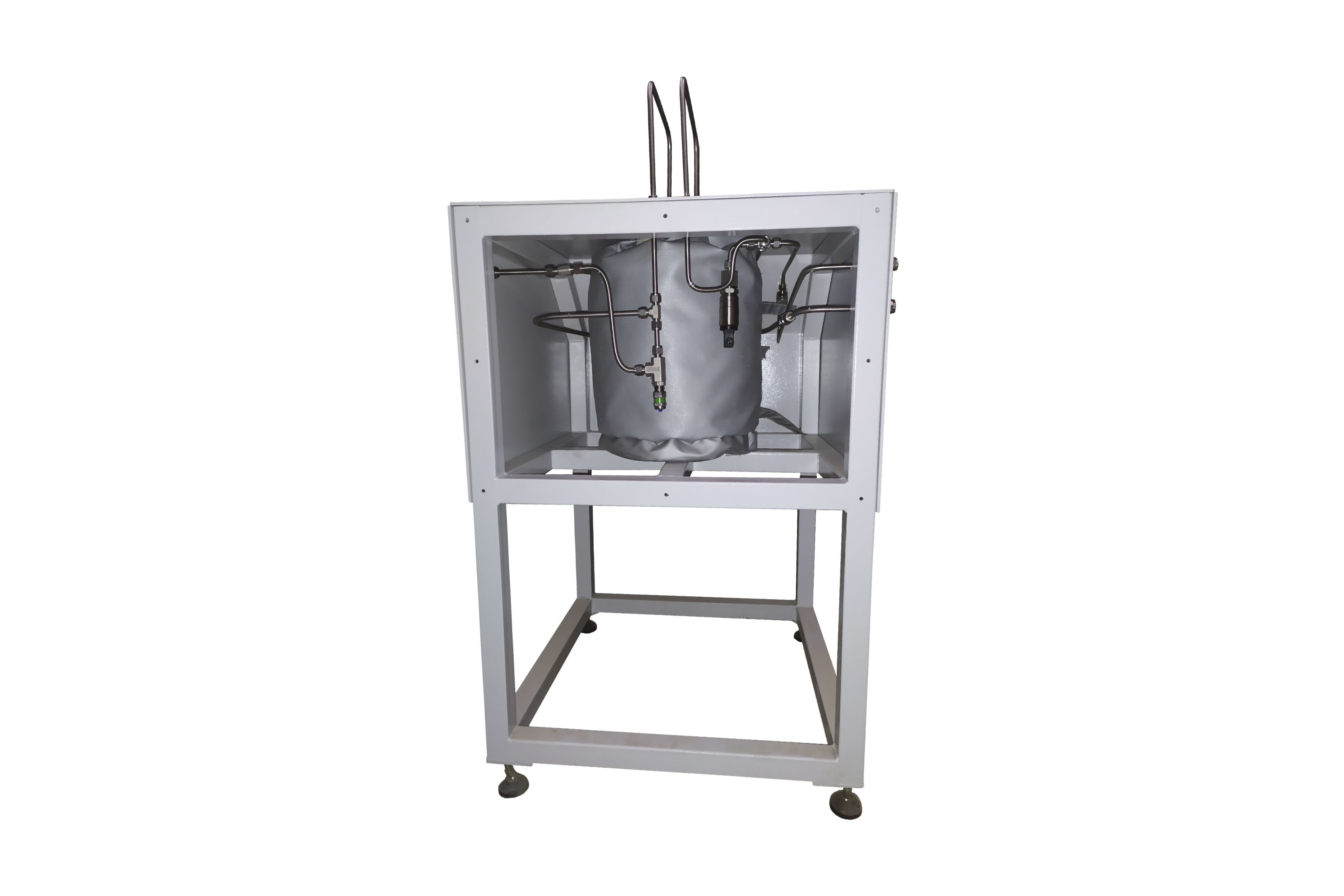

Теплоизоляция

Теплоизолирующая рубашка плотно облегает корпус нагревательной ванны, что уменьшает теплопотери, а также позволяет достигать заданных параметров быстрее.

Датчик давления

Датчик давления передает зафиксированные показания на блок управления, где они обрабатываются и выводятся на экране ПК.
Перепускной клапан

Перепускной клапан защищает систему от механических повреждений, вызванных чрезмерным ростом давления. При превышении заданных параметров клапан стравит лишнее давление.
Теплоизоляция

Теплоизолирующая рубашка плотно облегает корпус нагревательной ванны, что уменьшает теплопотери, а также позволяет достигать заданных параметров быстрее.

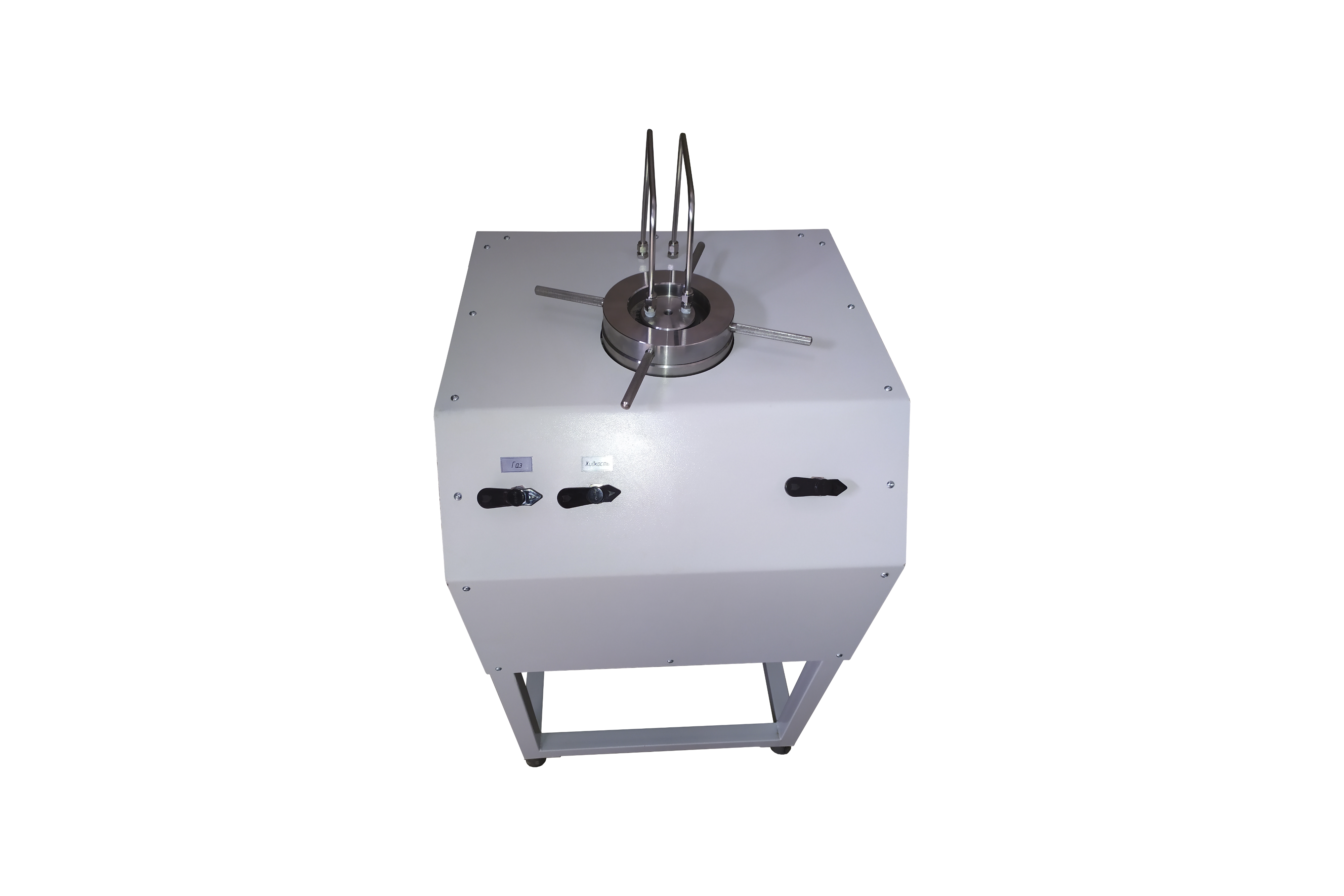

Двух-составная крышка

Крышка автоклава состоит из двух частей. Это необходимо для удобства во время герметизации установки. Центральная часть крышки может вращаться независимо от резьбовой части, благодаря чему вход и выход на крышке не меняют своего положения в момент закручивания и откручивая.

Особая обработка резьбы

Для обеспечения легкого закручивания и откручивая крышки автоклава резьбы повергаются особой закалке, которая позволяет исключить возможность закапывания резьбы. Также на поверхность резьба наносится специальное покрытие, увеличивающее срок службы.

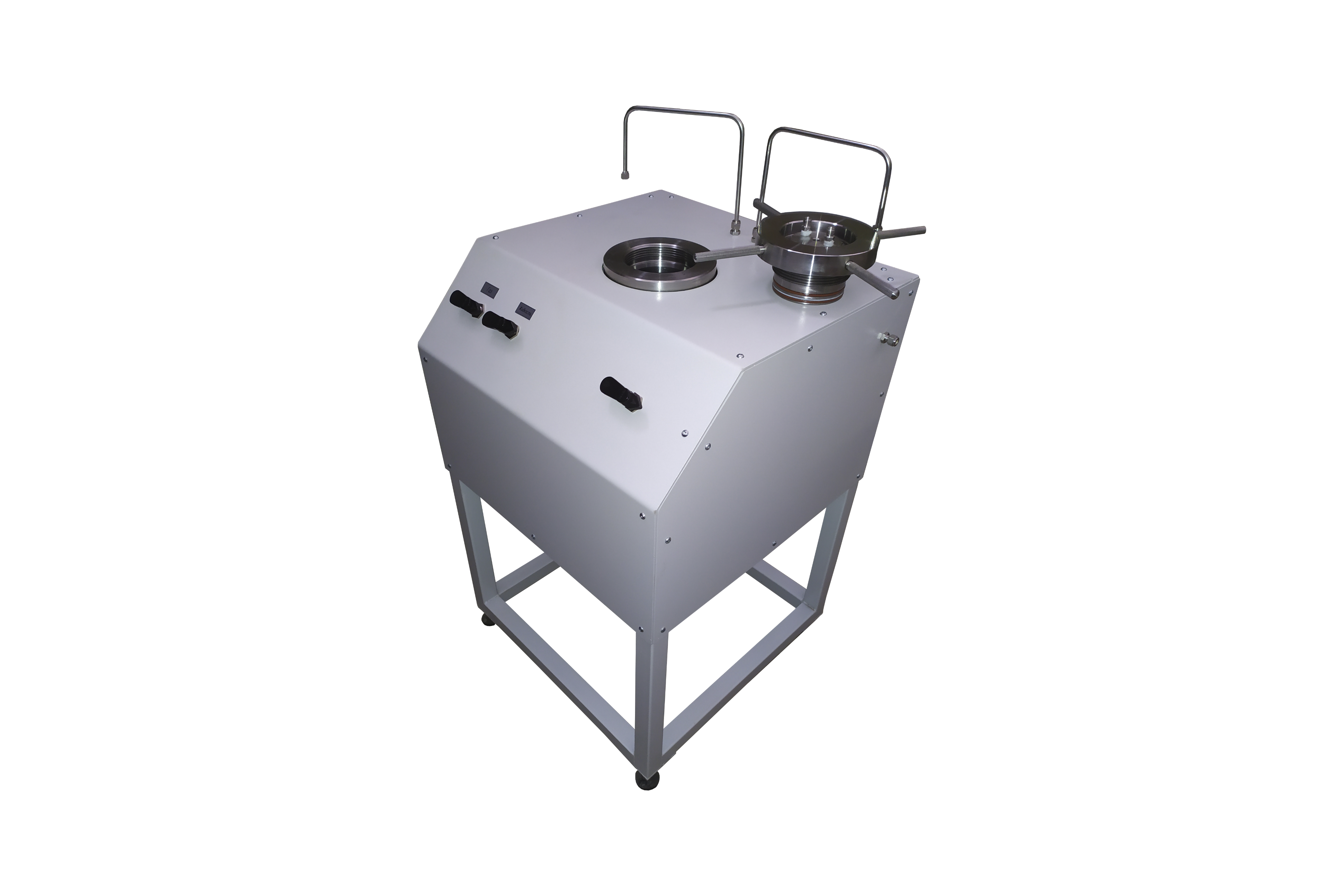

Безопасный корпус

Все компоненты установки размещены внутри специального металлического корпуса, что обеспечивает безопасность при работе с установкой. Оператор имеет доступ только до управляющей фурнитуры.

Сменная центральная часть

Лабораторный реактор с термостатом позволяет проводить множество различных экспериментов. В некоторых экспериментах может потребоваться дооснащение установки дополнительным датчиком или портом. Для решения данной задачи была разработанна крышка со сменным центральным сегментом. Для замены центральной части необходимо деинсталлировать cтопорное кольцо и извлечь из резьбовой части центральный сегмент.

Комплектация
В комплект поставки входит:
- Химический реактор MID 1500 Series в сборе
- Термостат жидкостный
- Теплоноситель для термостата - 10 л.
- Вентиль игольчатый 1/4'' - 2 шт.
- Предохранительный клапан - 1 шт.
- Манометр/датчик давления - 1 шт.
- Нагревательная рубашка - 1 шт.
- Блок управления - 1 шт.
- Рама для фиксации компонентов - 1 шт.
- Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).
Фурнитура

В стандартной комплектации установка оборудована фурнитурой высокого давления и температуры FITOK. Фурнитура FITOK отвечает самым высоким требованиям и гарантирует безопасную работу на протяжении всего срока службы.
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-1500 SERIES

Опросный лист

Опции для химического реактора MID 1500 series

Плунжерные насосы BASIX

Плунжерный прецизионный насос высокого давления обеспечивает подачу веществ с максимальным давлением 1000 бар и точностью 0,0005 мл.

Перемешивающее устройство

Перемешивающее устройство с магнитной муфтой обеспечивает эффективное перемешивание сред различной вязкости в условиях высокого давления и температуры.

Ячейки CRYSTAL

Реактор может быть оснащен дополнительным визуальным сосудом или сапфировыми окошками. Визуальный доступ к флюиду позволяет проводить романовскую спектроскопию, а также исследовать процессы гидратообразования.

Система пробоотбора

Одна из наиболее распространенных опций в реакторах среднего объема. Система пробоотбора состоит и погружной трубки, 3-х запорных вентилей и пробоотборного цилиндра.

Охлаждающий контур

Охлаждающий контур предназначен для быстрого и эффективного охлаждения содержимого реактора. Контур может охлаждаться воздухом, жидкостью и теплоносителем. Охлаждающий контур изготавливается из материалов устойчивых к коррозии в рабочих средах автоклава.

Блок управления

Блок управления позволяет контролировать процесс реакции, отслеживать и производить запись параметров эксперимента. Блок управления может быть оборудован как сенсорным экраном, так и выводить данные на ПК.

Поворотный механизм

Поворотный механизм нужен для удобной выгрузки и загрузки материала. Кроме того поворотный механизм позволяет производить переворот емкости на 180 градусов.

Нагревательная рубашка

Нагревательная рубашка может быть смонтирована непосредственно на корпусе реактора. Кроме того, нагревательный элемент может быть установлен на специальную втулку из теплопроводного металла. Зазор между втулкой и реактором минимален.

Контейнер для материала

Контейнер для материала обеспечивает удобную загрузку и простое удаление материала из корпуса реактора. Размер ячеек может быть изменен по требованию заказчика. Стандартно, контейнер состоит из сетчатого материала с ячейкой 1х1 мм.
