Сапфировая ячейка SET-S 100 Series

Характеристики
Рабочее давление (bar) 800
Максимальное давление (bar) 850
Рабочая температура (°C) 550
Максимальная температура (°C) 600
Материал корпуса Оптический сапфир
Объем (cm3) 100
Внутренний диаметр (мм) 40
Внутренняя высота (мм) 80
Материал уплотнений Графит/VITON/PTFE
Тип соединения крышки На болтах
Опции
  • Магнитная мешалка
  • Линия пробоотбора
  • Наклонный механизм (переворот на 180°)
  • Сенсорный блок управления
  • Фурнитура из Hastelloy / Titan
Особенности
  • Возможность работы с давлением до 800 бар и температурой до 600 градусов по шкале Цельсия. Достижения данных параметров возможно благодаря особой системы уплотнений, которые инсталлированы на сапфировую ячейку или сапфировые окошки.
  • Оптический сапфир способен обеспечивать высокий уровень прозрачности. Благодаря оптической чистоте сапфира возможно проведение экспериментов со спектроскопией.
  • Нагрев внутренней среды может производиться через нагревательные элементы расположенные на верхней и нижней крышке сапфировой ячейки.

Описание сапфировой ячейки

Сапфировая ячейка необходима для визуального наблюдения реакции при термобарических условиях. Помимо визуального наблюдения ячейка позволяет проводить эксперименты связанные со спектроскопией. Опционально установка может быть оборудована специально системой фото/видео фиксации.

Сапфировая ячейка позволяет наблюдать точку дегазации проб. Сапфировые ячейки могут использоваться в экспериментах по восстановлению проб пластовых флюидов, PVT  исследованиях и других экспериментах, требующих визуального наблюдения.

Сапфировые ячейки могут работать при давлениях до 800 бар и температурах до 600 °C. Помимо сапфира, ячейки могут изготавливаться из боросиликатного стекла. В наших ячейках и окошках применяется оптический сапфир, благодаря этому обеспечивается отличное качество получаемого изображения. Поверхность сапфира может быть обработана по требованиям заказчика (форма, чистота, размер).



Широкий диапазон размеров

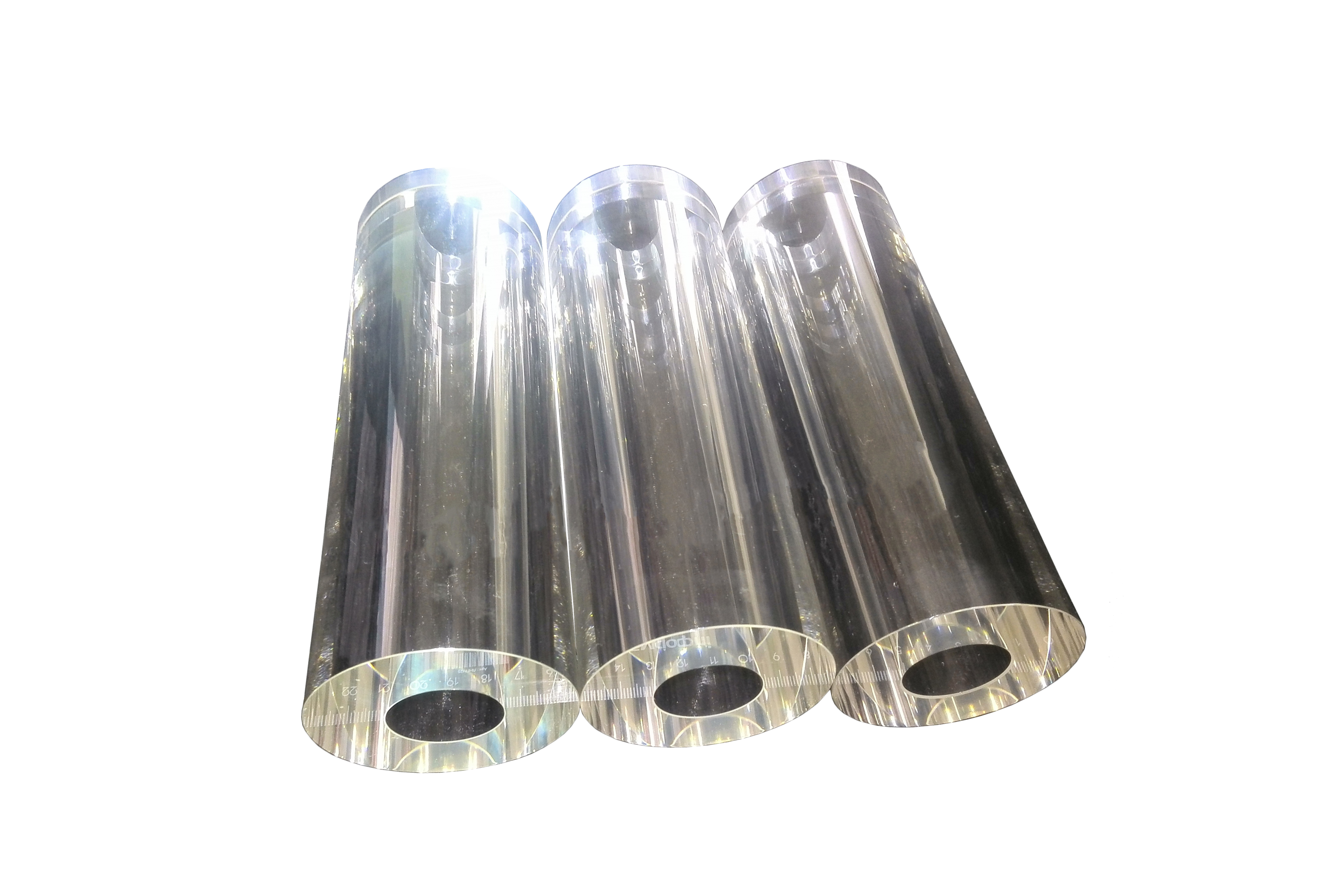

Наши окошки и сапфировые ячейки могут быть различного размера и объема. Заготовки достигают веса 200 кг, максимальный диаметр заготовок может быть около 40 см. Качество сапфира позволяет выдерживать высокое давление и температуру

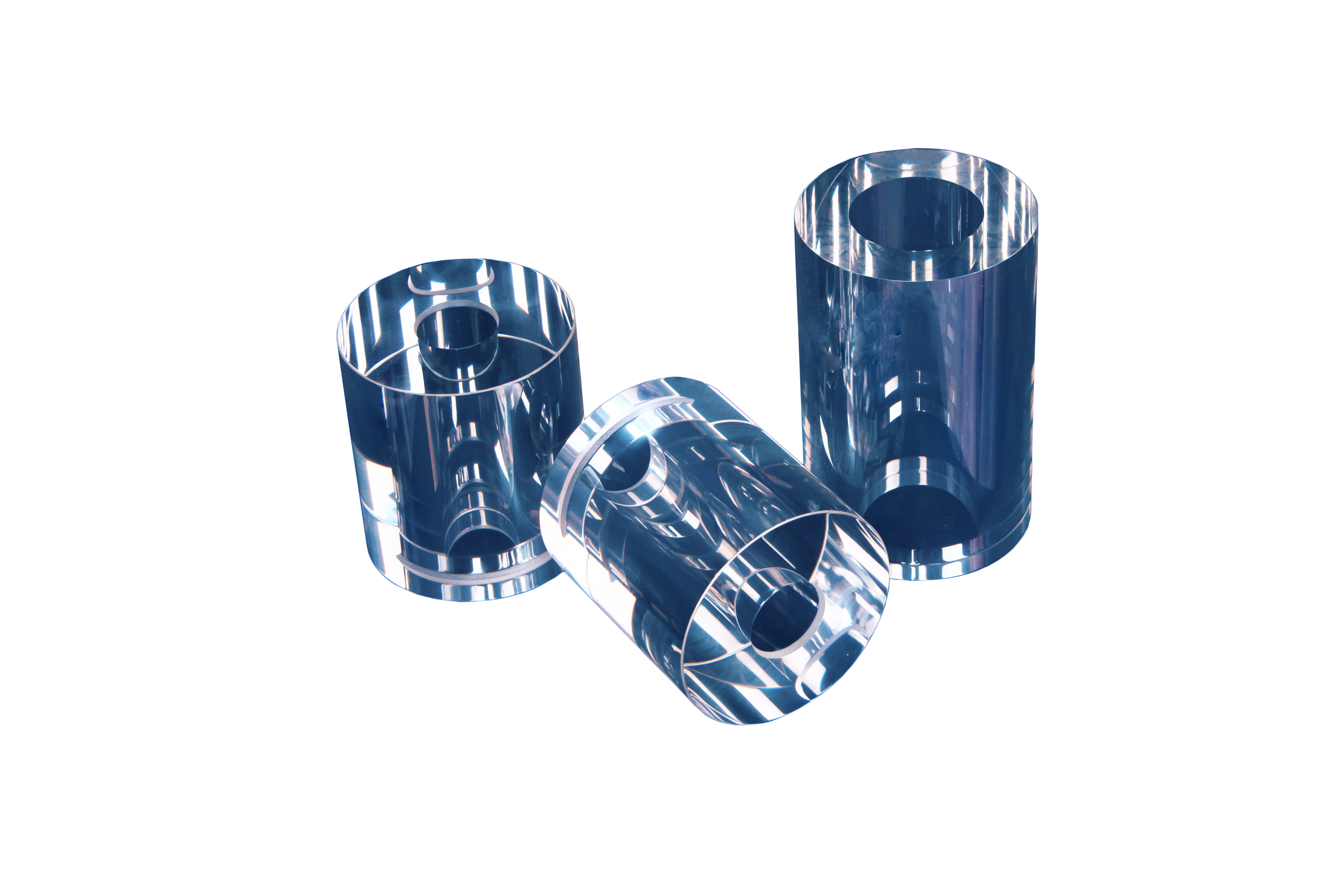

Сапфировая ячейка

Сапфировая ячейка позволяет наблюдать за экспериментом, производить фиксацию при помощи специально системы.

Верхняя крышка

Верхняя крышка обеспечивает герметизацию сосуда. Особая система уплотнений позволяет работать при высоких давлениях и температурах. На верхней крышки имеются входы/выходы с игольчатыми вентилями для веществ.

Нижняя крышка

Нижняя крышка имеет нагревательный элемент, который позволяет производить нагрев внутренней среды ячейки. Как и на верхней крышке, на основании имеются входы и выходы с игольчатыми вентилями.

  • Сапфировая ячейка

    Сапфировая ячейка позволяет наблюдать за экспериментом, производить фиксацию при помощи специально системы.

  • Верхняя крышка

    Верхняя крышка обеспечивает герметизацию сосуда. Особая система уплотнений позволяет работать при высоких давлениях и температурах. На верхней крышки имеются входы/выходы с игольчатыми вентилями для веществ.

  • Нижняя крышка

    Нижняя крышка имеет нагревательный элемент, который позволяет производить нагрев внутренней среды ячейки. Как и на верхней крышке, на основании имеются входы и выходы с игольчатыми вентилями.

Оптическое качество

Наши ячейки обеспечивают высокий уровень прозрачности, что позволяет использовать наши ячейки в экспериментах связанных со спектроскопией.

  • Комплектация

    В комплект поставки входит:

    • Сапфировая ячейка SET-S 100 Series в сборе
    • Вентиль игольчатый 1/8'' Fitok - 2 шт.
    • Разрывная предохранительная мембрана - 2 шт.
    • Манометр/датчик давления - 1 шт.
    • Нагревательный элемент - 1 шт.
    • Блок управления - 1 шт.
    • Рама для фиксации компонентов - 1 шт.
    • Комплект документации (Паспорт, Руководство по эксплуатации, Сертификат качества, Протокол заводских испытаний, документация на составные компоненты).

  • Фурнитура

    Фурнитура используемая на установках SET Dynamics сертифицирована и соответствует международным требованиям, предъявляемым к фурнитуре работающей под высоким давлением и при высокой температуре.

  • Файлы

    Для загрузки файла просто кликните по нему левой кнопкой мыши.

    Техническое описание SET-S 100 SERIES

    Опросный лист
