Станок для выпрессовки цилиндрического керна SET-PCS Series

Характеристики

Габариты обрабатываемых блоков (ВШД), мм	2004001500
Максимальное усилие пресса, тонн	100
Диаметр используемых коронок, мм	10-50
Ход рабочего поршня, мм	до 260
Объём рабочего масла, мл	520

Опции

Набор для выпрессовки образцов диаметром 30 мм
Набор для выпрессовки образцов диаметром 1"
Набор для выпрессовки образцов диаметром 1,5"

Особенности

Коронки имеют закаленную кромку, что позволяет работать с коронками длительное время.
Установка удобна для обслуживания и чистки.
Станок предоставляет все необходимое для подготовки слабоцементированного керна.

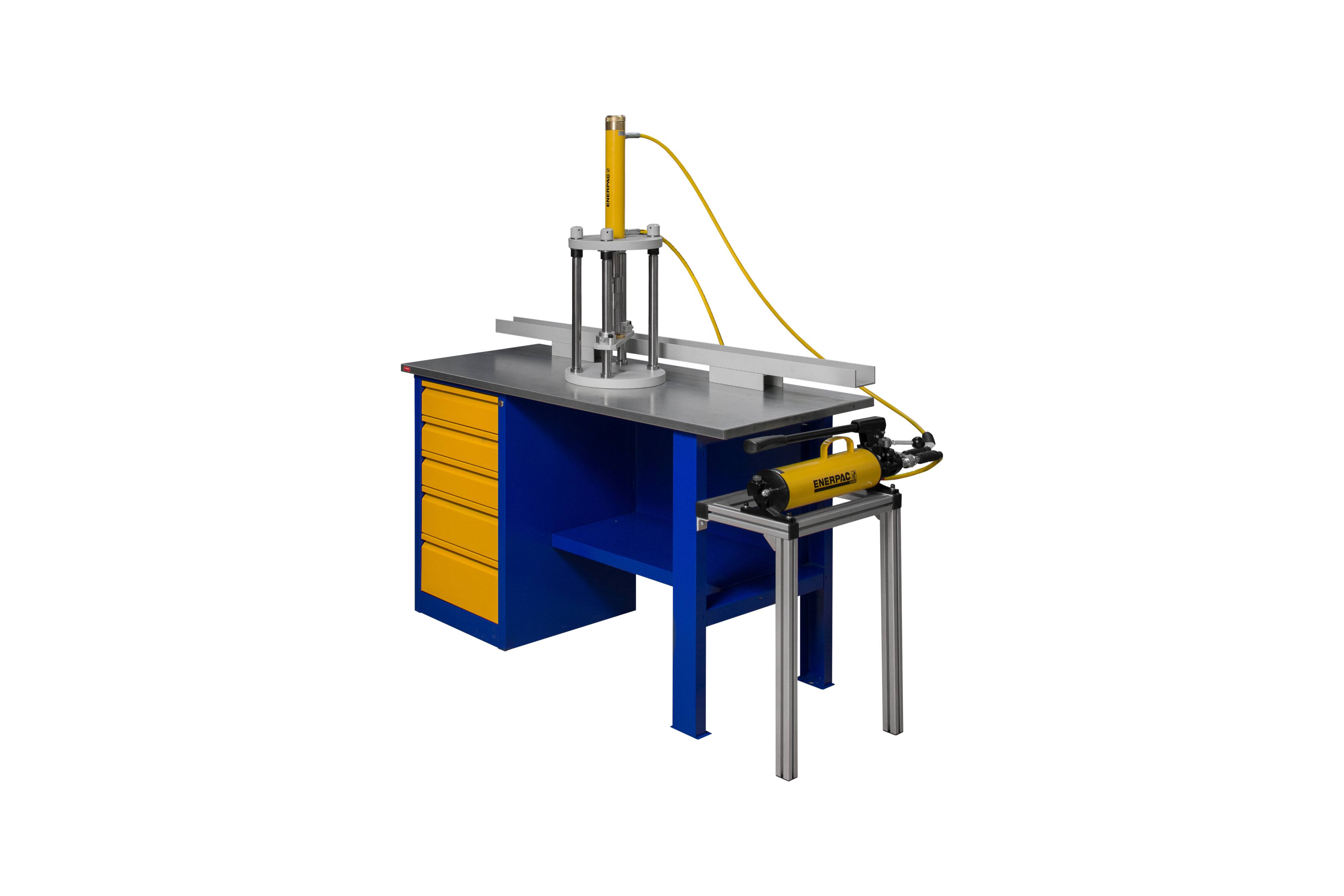

Описание станка для выпрессовки цилиндрического керна

Станок для выпрессовки цилиндрического керна позволяет быстро и эффективно получать цилиндрические образцы слабоцементированного керна не прибегая к заморозке полноразмерного керна жидким азотом. Установка оборудована гидравлическим прессом, который способен создавать достаточное усилие, для углубления режущей коронки в керн. При работе со слабоцементированными образцами обеспечивается получение керна с минимальным нарушением внутренней структуры. Коронка для выпрессовки изготавливается из твердых материалов с высоким уровнем прочности. Установка может работать с коронками диаметром до 50 мм.

Станок для выпрессовки цилиндрического керна поставляется вместе с оснасткой для выдавливания образцов. В стандартный комплект для каждого размера коронок входит устройство для выдавливания образца из металлической гильзы, поршень, гильза, коронка, поршень. Также в комплект поставки входят фетровые диски, кисти для очистки коронки, карабинный инструмент для изъятия губок из коронки, скребок для удаления излишков песка и шток для установки поршня в коронку.

Станок для выпрессовки цилиндрического керна не требует специального обслуживания при условии эксплуатации по назначению. Периодически необходимо осматривать гидравлические соединения на наличие утечек, а также в случае обнаружения обслуживать соединения гидравлических линий. После изготовления каждого образца необходимо очищать коронки от остатков образца.

Оставить заявку

Решение под ключ для рыхлого керна

Комплект поставки содержит все необходимое для работы с рыхлым керном, в том числе и термоусадочную трубку, втулки, поршни, коронки устройство для освобождения гильз, а также запасные части.

Гидроцилиндр

Гидравлический цилиндр создает давление на коронку продавливая ее в керн.

Стол с ящиками

Стол имеет несколько ящиков для хранения принадлежностей, а также полку для фиксации насоса.

Устройство фиксации

Стол оборудован специальны устройством для фиксации керна, что позволяет обеспечить неподвижность образца в процессе выпрессовки.

Коронка для выпрессовки

В комплект поставки входят коронки различной размерности, что позволяет подготавливать образцы керна для различных экспериментов.

Гидроцилиндр

Гидравлический цилиндр создает давление на коронку продавливая ее в керн.
Стол с ящиками

Стол имеет несколько ящиков для хранения принадлежностей, а также полку для фиксации насоса.
Устройство фиксации

Стол оборудован специальны устройством для фиксации керна, что позволяет обеспечить неподвижность образца в процессе выпрессовки.
Коронка для выпрессовки

В комплект поставки входят коронки различной размерности, что позволяет подготавливать образцы керна для различных экспериментов.

Комплектация
В комплект поставки входит:
- Гидравлический пресс
- Металлические гильзы
- Поршень
- Коронка
- Фетровые диски
- Кисти для чистки
- Скребок
- Инструмент для изъятия губок из коронок
- Шток для установки поршня в коронку
Файлы

Для загрузки файла просто кликните по нему левой кнопкой мыши.

Техническое описание SET-PCS SERIES

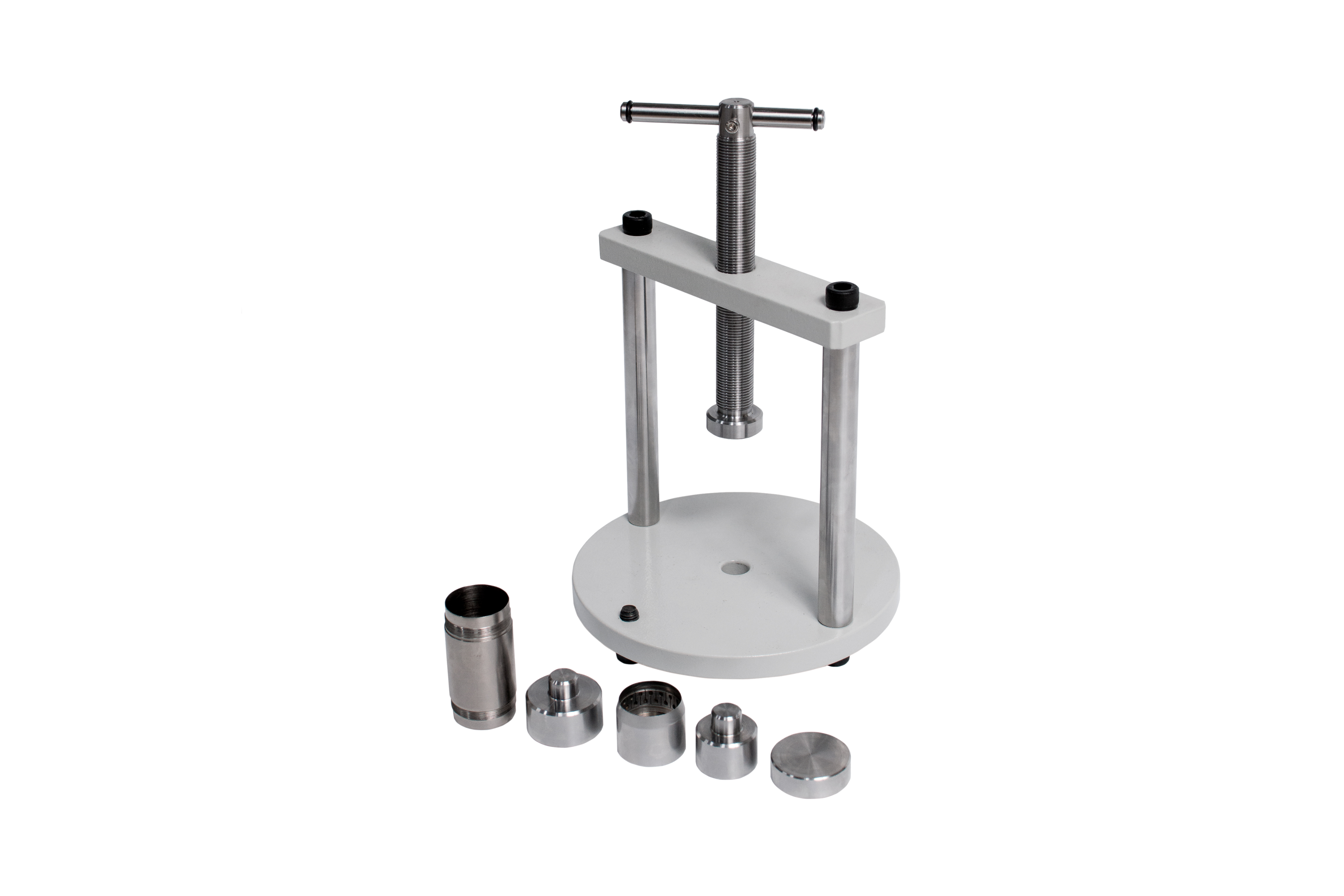

Устройство для извлечения керна

После выпрессовки образец керна может застревать в коронке. Для удобного освобождения образца предусмотренно специальное устройство для извлечения керна, а также комплект насадок для образцов разного диаметра.

РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ИССЛЕДОВАНИЯ КЕРНА

Манжета Viton

Манжета для кернодержателя из материала viton предназначена для размещения образца керна. Манжета устойчива к большинству химических веществ в условиях высокого давления и темпреатуры.

Полупроницаемая мембрана

Полупроницаемая мембрана изготавливается из специальной керамики, которая позволяет производить фильтрацию флюида или газа через образец керна. Стандартно мембраны расчитаны на 1,3,5 и 15 бар.

Термоусадочная трубка

Предназначена для усадки на образцах слабоцементированного и обыкновенного керна. Термоусадка надёжно изолирует окружность образца, а также защищает его от нежелательных повреждений.

Эпоксидная смола Struers

Предназначена для изготовления шлифов на образцах керна. Смола обладает коротким периодом отвердения, а также не требует дополнительного подогрева.

Сетка для керна

Фильтрующая сетка устанавливается на торцевую часть керна. Сетка изготовлена из нержавеющей стали, которая не вступает в реакцию с флюидами и растворителями, которые используются во время эксперимента.

Планшайба из PTFE

Перфорированная планшайба устанавливается поверх фильтрующей сетки для поддержания правильной геометрической формы образца рыхлого керна.
